Поддерживающий каток (STD. гусеница)[EU2] — HITACHI ZX130-AMS
Заводская схема «Поддерживающий каток (STD. гусеница)[EU2]» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

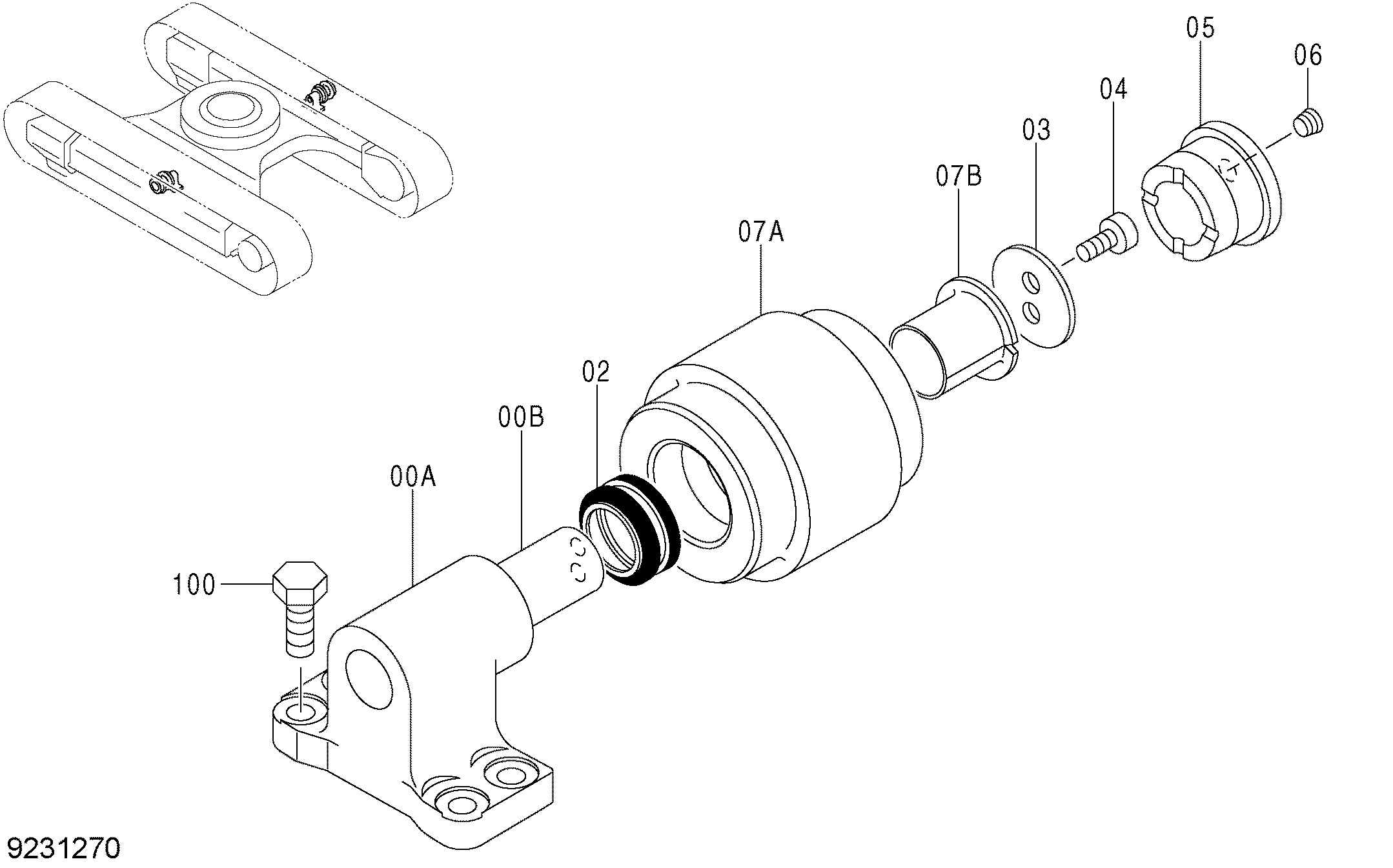

![Схема Поддерживающий каток (STD. гусеница)[EU2] HITACHI ZX130-AMS](/catalog-drawings/a5/a5a118db-98cb-4bed-a23f-3c9c6460ddda.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9231270 | Поддерживающий каток в сборе | 2 |
| 00 | 9231272 | Кронштейн | 1 |
| 00A | 4609640 | Кронштейн | 1 |
| 00B | 4609641 | Вал | 1 |
| 02 | 4176379 | Комплект уплотнений | 1 |
| 03 | 4609643 | Шайба | 1 |
| 04 | M351020 | Болт с внутренним шестигранником | 2 |
| 05 | 4609644 | Крышка | 1 |
| 06 | 4609645 | Пробка | 1 |
| 07 | 9231271 | Каток в сборе | 1 |
| 07A | 4609639 | Ролик | 1 |
| 07B | 4173904 | Втулка | 1 |
| 100 | J921235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
