Пилотные гидролинии (отвал)(3) — HITACHI ZX130-AMS

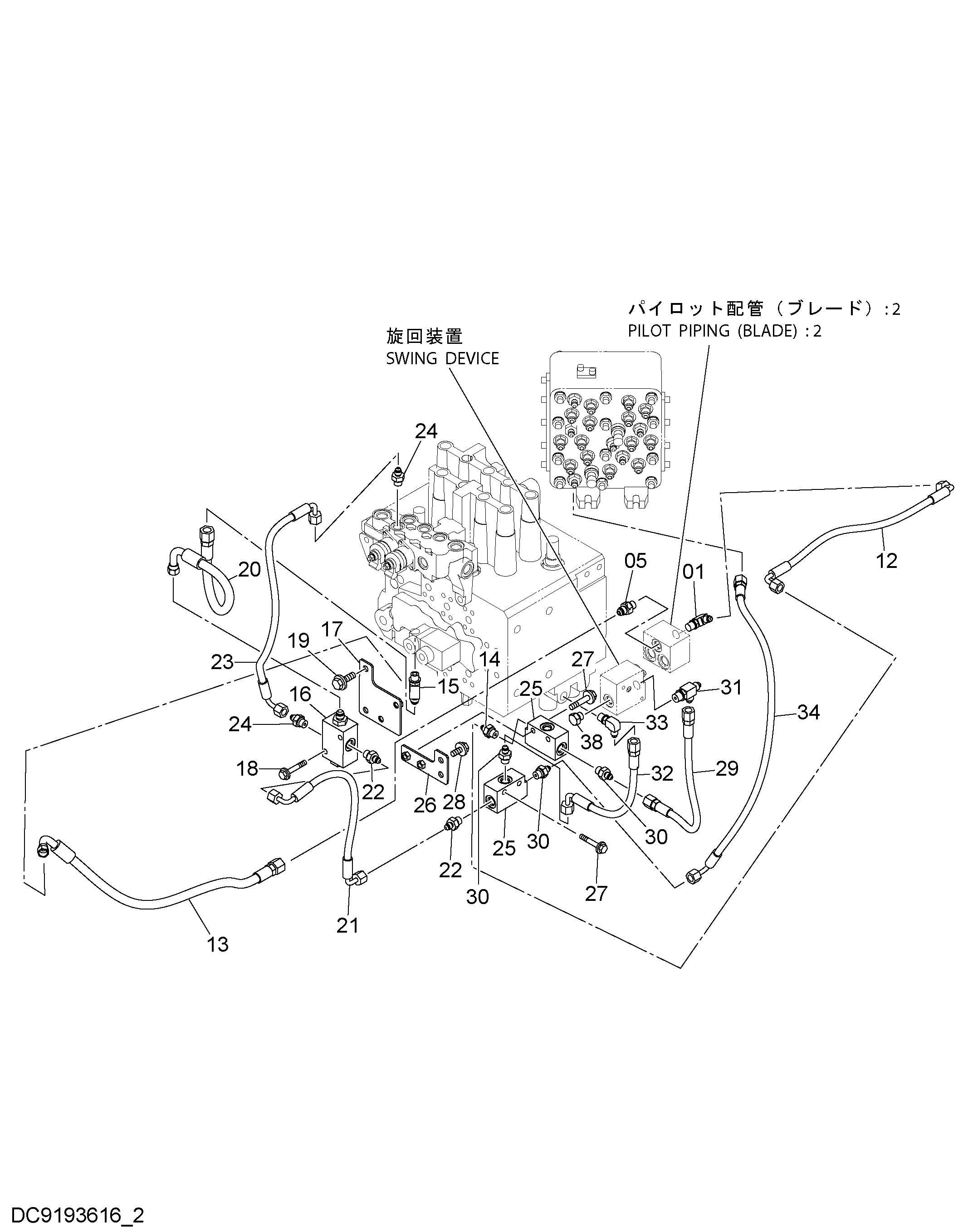

Заводская схема «Пилотные гидролинии (отвал)(3)» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4442340 | Шланг | 1 |
| 13 | 4437944 | Пластиковый шланг | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4337928 | Клапан | 1 |
| 17 | 9755392 | Кронштейн | 1 |
| 18 | J260850 | Болт с шайбой | 2 |
| 18A | J900850 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4442429 | Шланг | 1 |
| 21 | 4442333 | Шланг | 1 |
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4427780 | Шланг (PG) | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4203447 | Челночный клапан | 2 |
| 26 | 9755289 | Кронштейн | 1 |
| 27 | J260850 | Болт с шайбой | 4 |
| 27A | J900850 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4442331 | Шланг | 1 |
| 30 | A852122 | Адаптер | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4425484 | Соединительный штуцер | 1 |
| 32 | 4442325 | Шланг | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4442442 | Шланг | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852322 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
