Шланг защита от разрыва клапан трубопроводы (стрела)(3)(ISO специальное исполнение.) — HITACHI ZX130-AMS

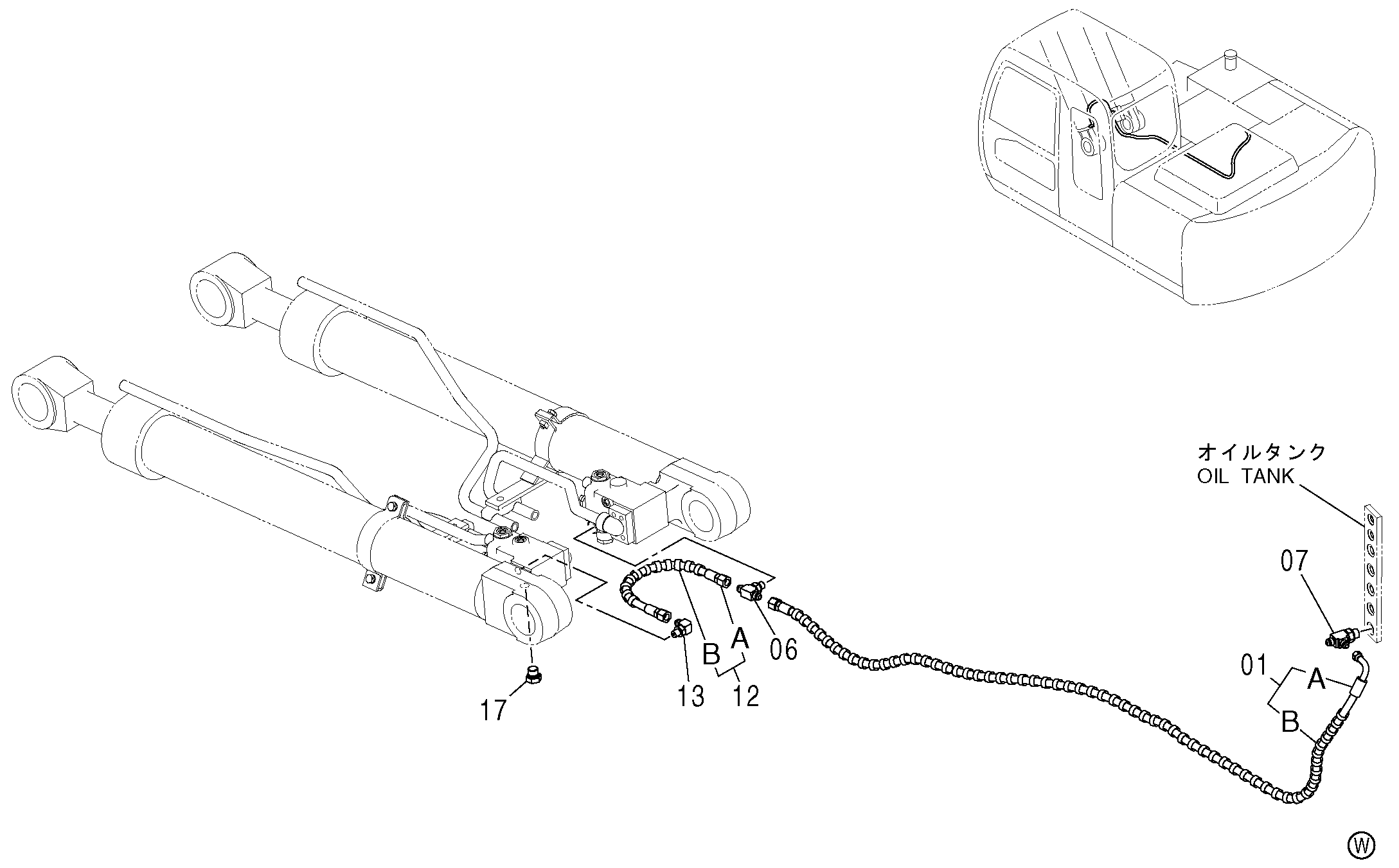

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(3)(ISO специальное исполнение.)» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9191843 | Шланг в сборе | 1 |
| 01A | 4439463 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 06 | A852523 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9190082 | Шланг в сборе | 1 |
| 12A | 4436267 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4422953 | Пробка | 1 |
| 17A | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
