Насосный агрегат (без отвал) — HITACHI ZX130-3-HCME

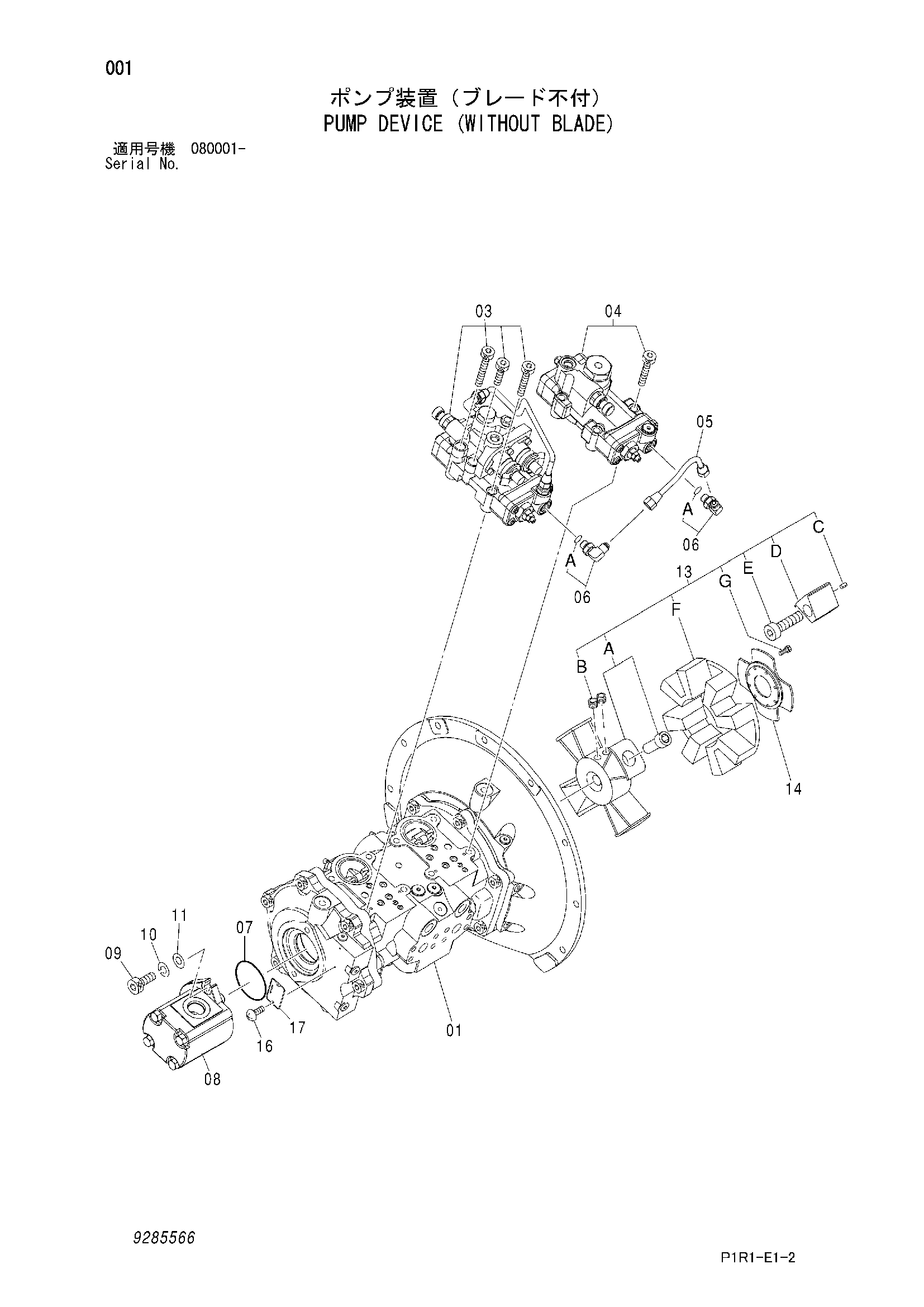

Заводская схема «Насосный агрегат (без отвал)» для HITACHI ZX130-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9285566 замена: 9285685 | Насосный агрегат | 1 | |
| (9285685) | Насосный агрегат | 1 | |
| 03 | 9285568 замена: 9291174 | Регулятор | 1 |
| 03 | (9291174) | Регулятор | 1 |
| 04 | 9285569 замена: 9291175 | Регулятор | 1 |
| 04 | (9291175) | Регулятор | 1 |
| 05 | 4429488 | Трубка | 1 |
| 06 | 4293950 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4153543 | Уплотнительное кольцо | 1 |
| 08 | 9217993 | Шестерённый насос | 1 |
| 09 | M341030 | Болт с внутренним шестигранником | 2 |
| 10 | 984054 | Пружинная шайба | 2 |
| 11 | 4114402 | Шайба | 2 |
| 13 | 4683953 | Муфта | 1 |
| 13A | 4693362 | HUB | 1 |
| 13B | 4334899 | Установочный винт | 2 |
| 13C | 4101345 | Пружинный штифт | 4 |
| 13D | 4463993 | Вставка | 4 |
| 13E | 4334894 | Болт с внутренним шестигранником | 4 |
| 13F | 4654760 | Элемент | 1 |
| 13G | 4654935 | Болт | 8 |
| 14 | 3113293 | Ограничитель | 1 |
| 16 | M492564 | Приводной винт | 2 |
| 17 | 3110122 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
