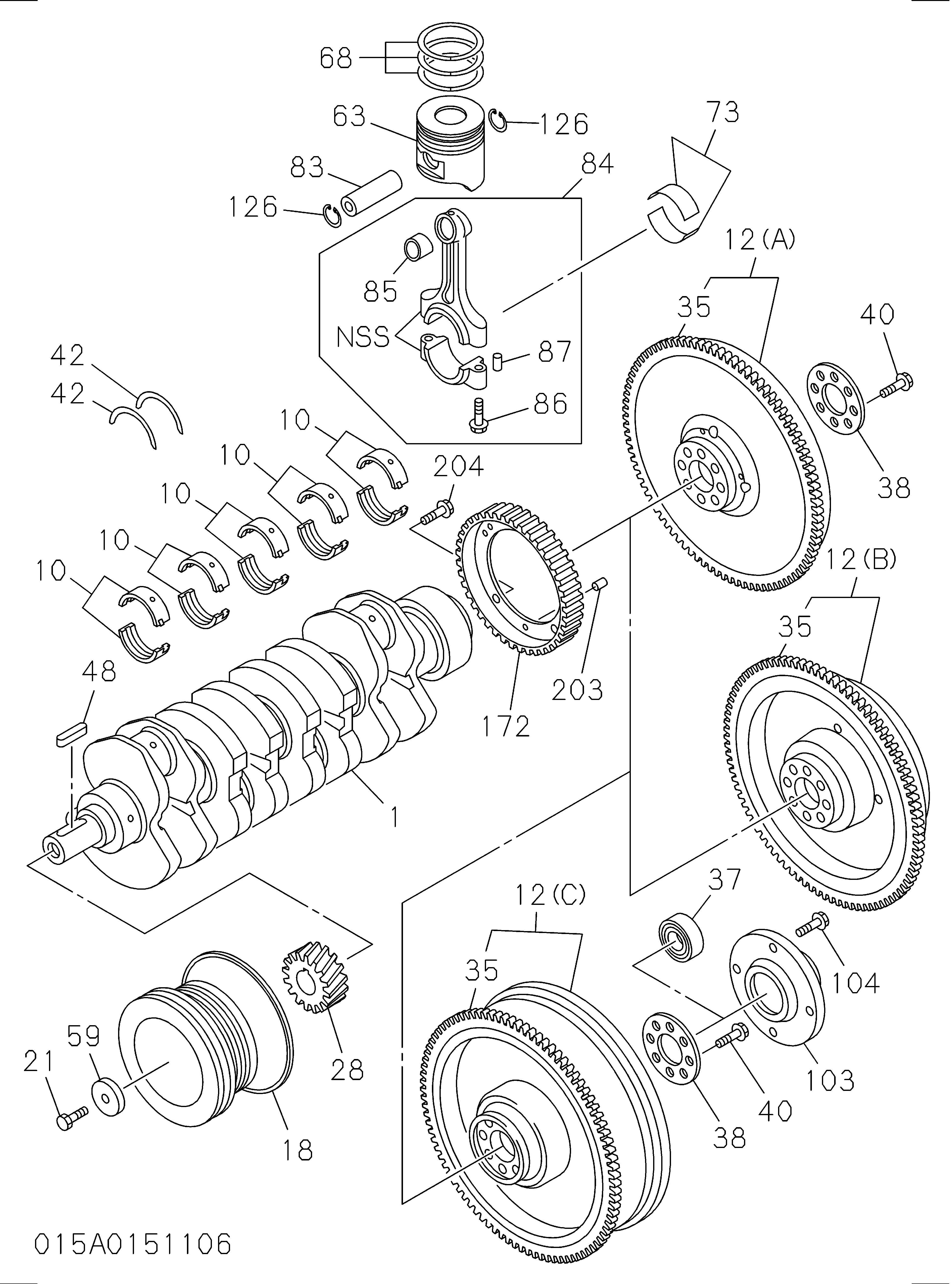

015: Коленчатый вал, поршни и маховик — HITACHI ZX130-3-AMS

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI ZX130-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	8973888284	Коленчатый вал	1
010	8973879640	Металлический комплект коленчатый вал	5
010	8973879650	Металлический комплект коленчатый вал	5
010	8973879660	Металлический комплект коленчатый вал	5
010	8973879670	Металлический комплект коленчатый вал	5
010	8973879680	Металлический комплект коленчатый вал	5
012(B)	8980801690	Маховик	1
018	8980388050	Шкив CR/вал	1
021	5090002732	Болт шкив крепление	1
028	8973862321	Шестерня CR/вал	1
035	9123336061	Шестерня кольцо	1
038	8941421561	Шайба маховик	1
040	8944180500	Болт маховик	8
042	8973837400	Шайба упорный, CR/вал	2
042	8980407040	Шайба упорный, CR/вал	2
048	8942016410	Шпонка воодруфф, CR/вал	1
059	5095031271	Шайба CR/вал шкив	1
063	8980416301	Поршень	4
063	8980416561	Поршень	4
063	8980416591	Поршень	4
063	8981929260	Поршень	4
063	8981929270	Поршень	4
063	8981929280	Поршень	4
068	8980572220	Кольцо комплект поршень, стандарт	4
073	8973582340	Металлический комплект конн шток, стандарт	4
083	8980151931	Палец поршень	4
084	8973889212	Шток в сборе конн	4
085	8973830660	Втулка коннрод	4
086	8980485380	Болт коннрод	8
087	9081605080	Палец коннрод BIG концевой	8
126	8944606870	Кольцо стопорный, поршень палец	8
172	8973123370	Ротор кранк датчик	1
172	8981636930	Ротор кранк датчик	1
203	9081605080	Палец ротор	1
204	8972133330	Болт ротор	3
204	8980383430	Болт ротор	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
