Тормозной клапан — HITACHI ZX130-3-AMS

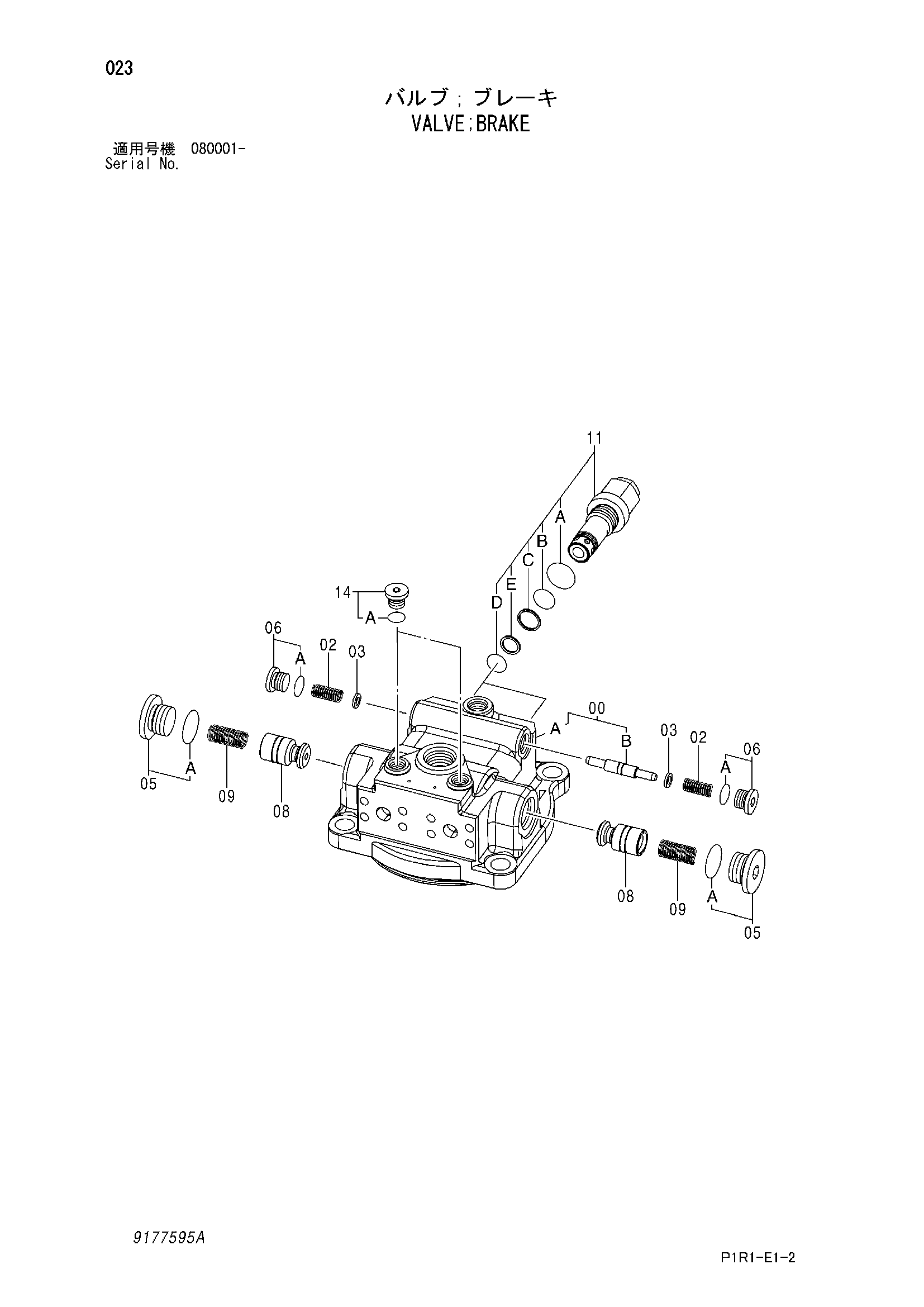

Заводская схема «Тормозной клапан» для HITACHI ZX130-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9177595 замена: 9198979 | Тормозной клапан | 1 | |
| (9198979) | Тормозной клапан | 1 | |
| 00 | 8075038 | Корпус | 1 |
| 02 | 4413859 | Пружина сжатия | 2 |
| 03 | 4413752 | Кольцо | 2 |
| 05 | 9134113 | Пробка | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 9134111 | Пробка | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4408141 | Тарельчатый клапан | 2 |
| 09 | 4396103 | Пружина сжатия | 2 |
| 11 | 9168631 | Предохранительный клапан | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 11B | 4396080 | Уплотнительное кольцо | 1 |
| 11C | 4396068 | Опорное кольцо | 1 |
| 11D | 4506415 | Уплотнительное кольцо | 1 |
| 11E | 4040814 | Опорное кольцо | 1 |
| 14 | 9134110 | Пробка | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
