Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX130-3

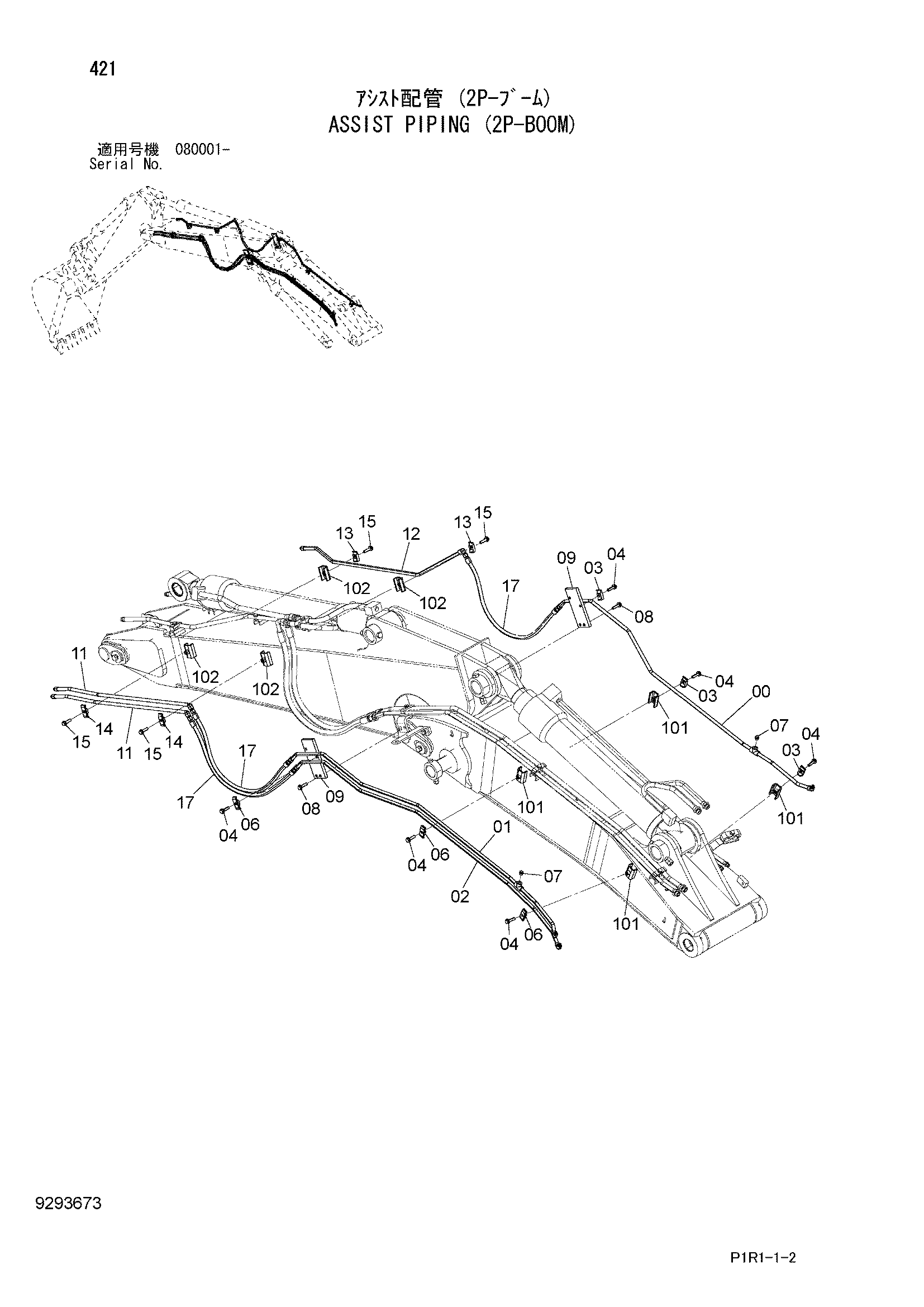

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114542 | Трубка | 1 |
| 01 | 8114540 | Трубка | 1 |
| 02 | 8114541 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 6 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 94-2023 | Пробка | 2 |
| 08 | J271250 | Болт с шайбой | 4 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4663099 | Кронштейн | 2 |
| 11 | 8114538 | Трубка | 2 |
| 12 | 8114539 | Трубка | 1 |
| 13 | 4190124 | Хомут трубки | 2 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | J271250 | Болт с шайбой | 4 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4488486 | Шланг | 3 |
| 101 | 9765301 | Седло винта | 4 |
| 102 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
