Электрический тип управление детали (1) — HITACHI ZX130-3

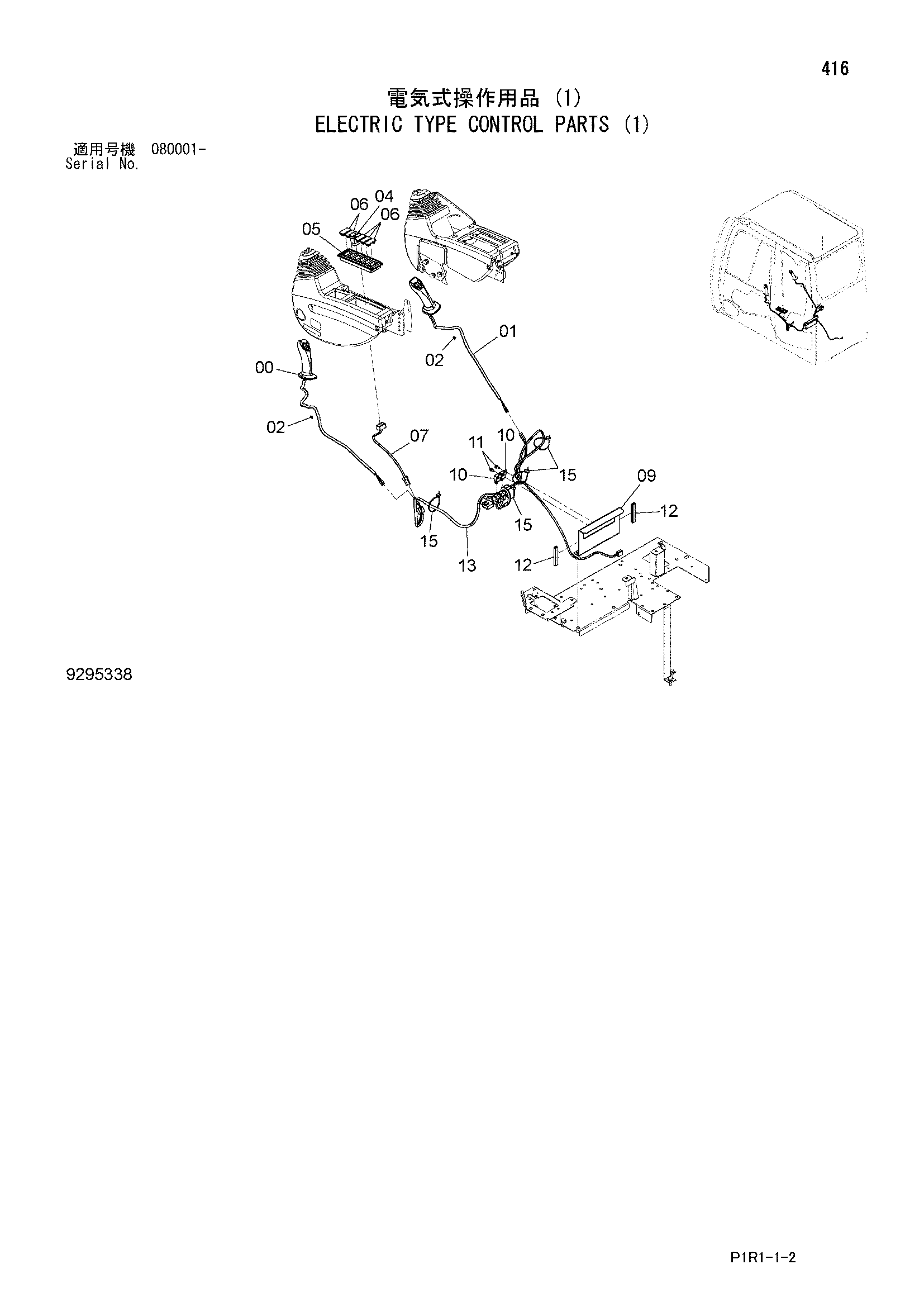

Заводская схема «Электрический тип управление детали (1)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650093 | Рукоятка | 1 |
| 01 | 4678887 | Рукоятка | 1 |
| 02 | 4300351 | Ленточный зажим | 2 |
| 04 | 4651295 | Выключатель | 1 |
| 05 | 2053295 | Корпус(6) | 1 |
| 06 | 4620283 | Колпачок | 5 |
| 07 | 4651278 | Жгут проводов | 1 |
| 09 | 8101967 | Кронштейн | 1 |
| 10 | 4414207 | Реле | 2 |
| 11 | J460616 | Винт с шайбой | 2 |
| 12 | 4649377 | Резиновая прокладка | 2 |
| 13 | 3107512 | Жгут проводов | 1 |
| 15 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
