Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX130-3

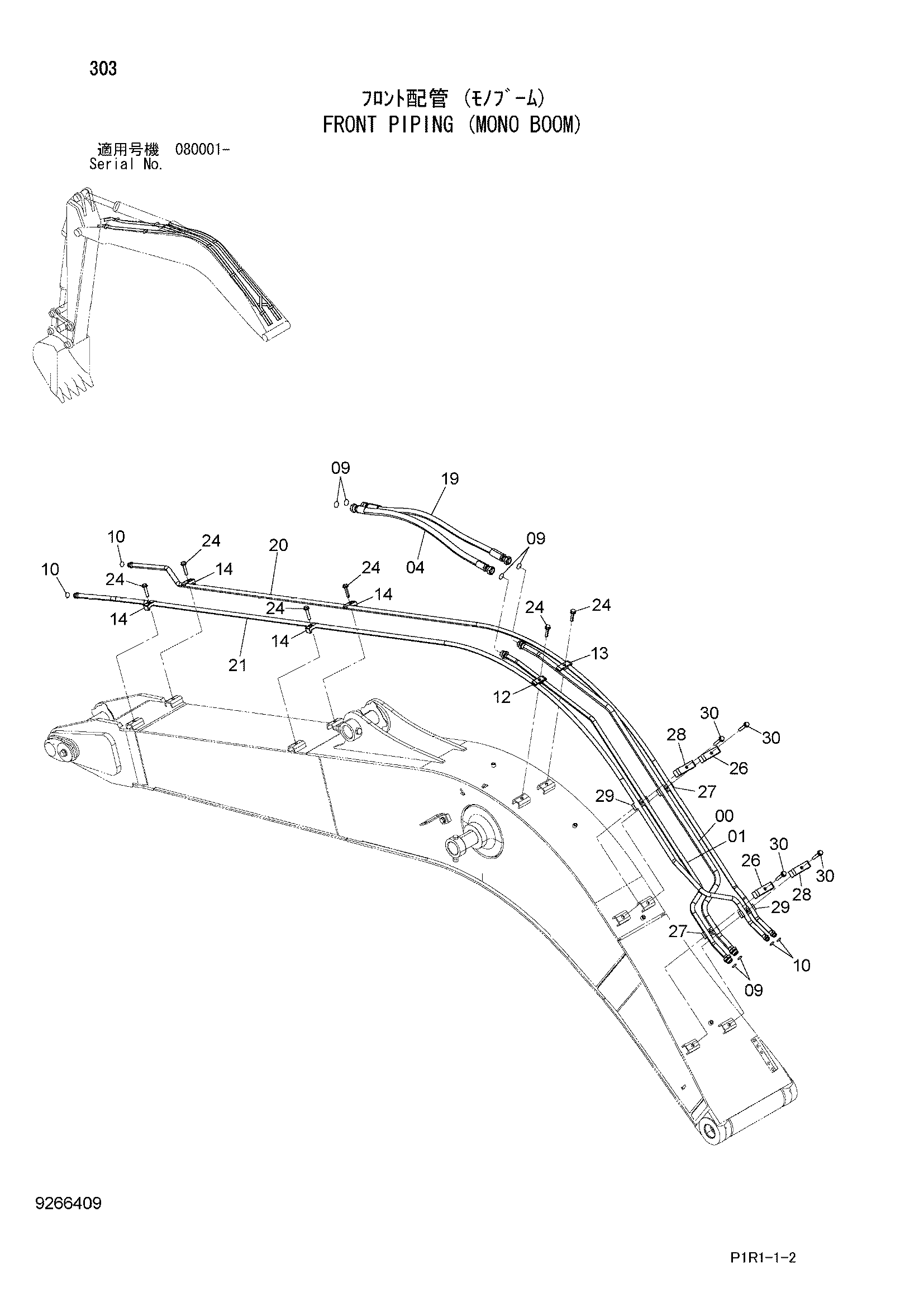

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106151 | Трубка | 1 |
| 01 | 8106152 | Трубка | 1 |
| 04 | 4658964 | Шланг | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 12 | 4189858 | Хомут трубки | 1 |
| 13 | 4141806 | Хомут трубки | 1 |
| 14 | 4190125 | Хомут трубки | 4 |
| 19 | 4628532 | Шланг | 1 |
| 20 | 8113467 | Трубка | 1 |
| 21 | 8113466 | Трубка | 1 |
| 24 | J271265 | Болт с шайбой | 6 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4398113 | Хомут трубки | 2 |
| 27 | 4398114 | Резиновая прокладка | 2 |
| 28 | 4428248 | Хомут трубки | 2 |
| 29 | 4428249 | Резиновая прокладка | 2 |
| 30 | J271275 | Болт с шайбой | 4 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
