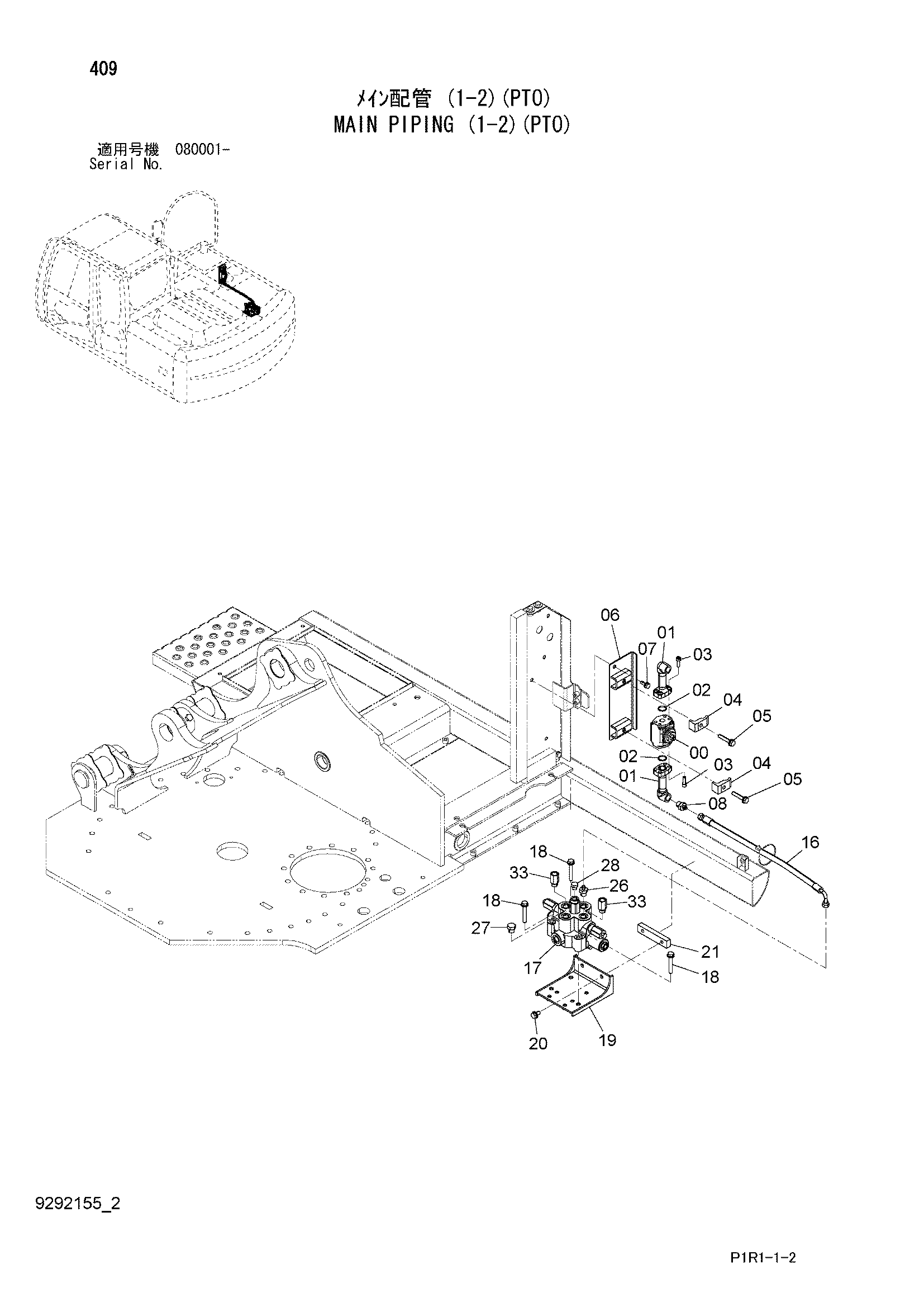

Основные гидролинии (1-2)(PTO) — HITACHI ZX130-3
Заводская схема «Основные гидролинии (1-2)(PTO)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретур | 1 |
| 01 | 9754482 | Трубка | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J271265 | Болт с шайбой | 2 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8114076 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A852143 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9186497 | Шланг в сборе | 1 |
| 16A | 4430634 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
| 17 | 4401481 | Гидрораспределитель | 1 |
| 18 | J271280 | Болт с шайбой | 3 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 8086630 | Кронштейн | 1 |
| 20 | J271225 | Болт с шайбой | 2 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4385023 | Седло винта | 1 |
| 26 | A852143 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885004 | Пробка | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A885003 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4406267 | Переходник | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
