Гидромолот, гидроножницы трубопроводы (моноблочный стрела) — HITACHI ZX130-3

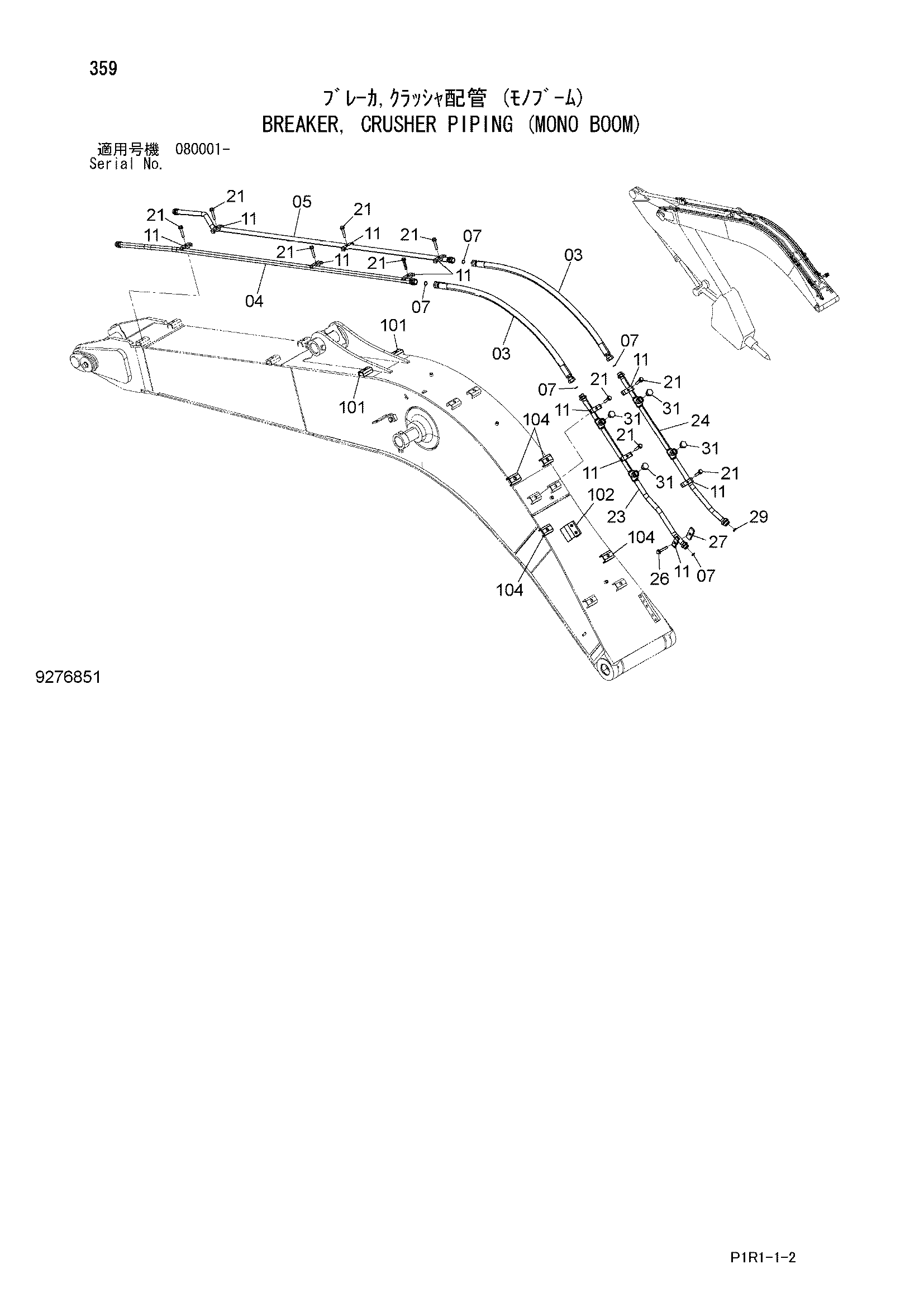

Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4659684 | Шланг | 2 |
| 04 | 8082279 | Трубка | 1 |
| 05 | 8082278 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 5 |
| 11 | 4141806 | Хомут трубки | 11 |
| 21 | J271265 | Болт с шайбой | 10 |
| 21A | J901265 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 8109260 | Трубка | 1 |
| 24 | 8109259 | Трубка | 1 |
| 26 | J271275 | Болт с шайбой | 1 |
| 26A | J901275 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 9766211 | Седло винта | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 1 |
| 31 | A885006 | Пробка | 4 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 101 | 9765301 | Седло винта | 2 |
| 102 | 9766764 | Седло винта | 1 |
| 104 | 9765653 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
