HSB общий трубопроводы (моноблочный стрела)[EU] — HITACHI ZX130-3

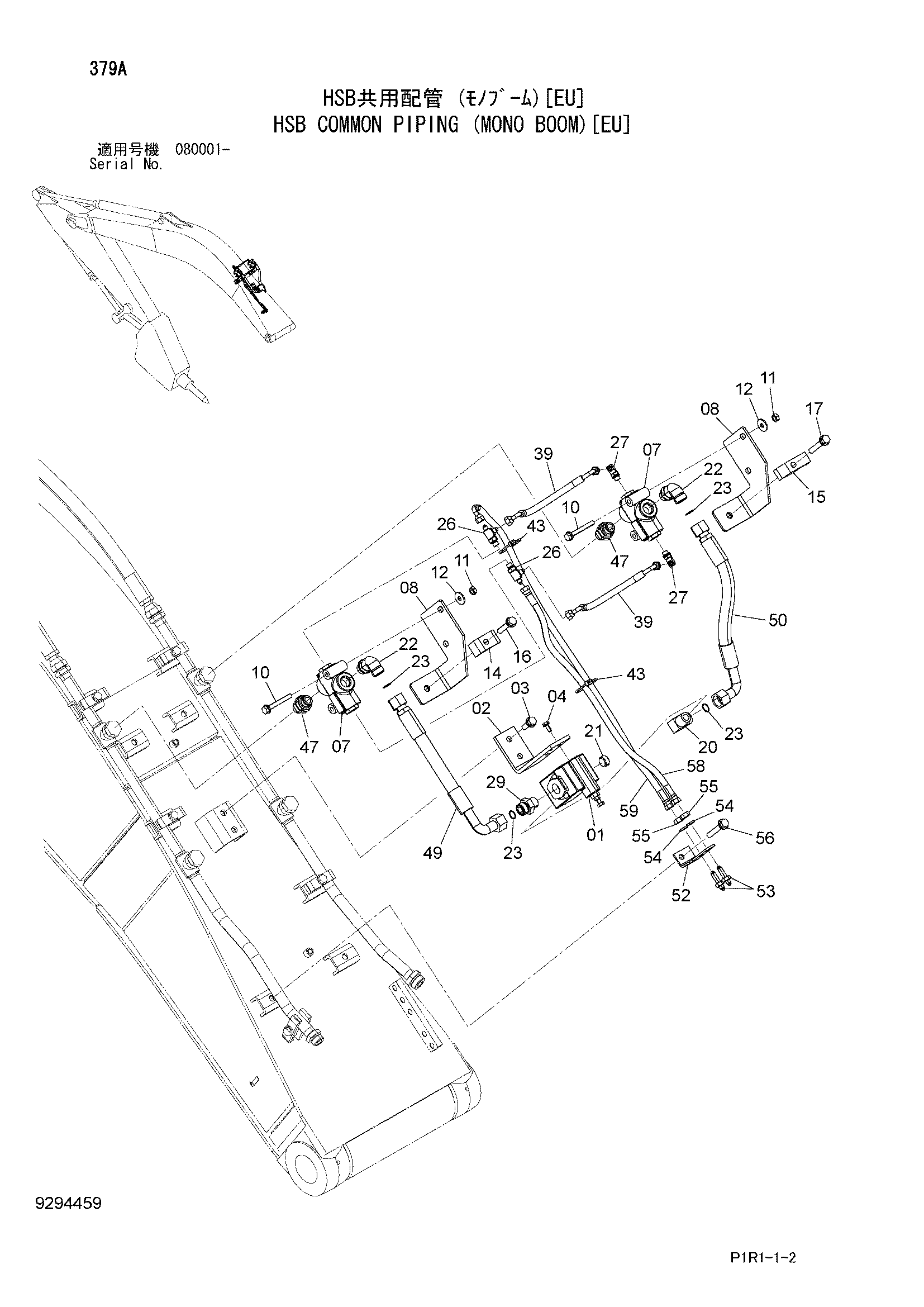

Заводская схема «HSB общий трубопроводы (моноблочный стрела)[EU]» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема HSB общий трубопроводы (моноблочный стрела)[EU] HITACHI ZX130-3](/catalog-drawings/96/968f73b4-e50a-4553-babe-9c41e23dc786.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | 3109114 | Кронштейн | 1 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J260820 | Болт с шайбой | 3 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | 4629744 | Запорный клапан | 2 |
| 08 | 8106357 | Кронштейн | 2 |
| 10 | J271085 | Болт с шайбой | 4 |
| 10A | J901085 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J950010 | Гайка | 4 |
| 12 | J217083 | Шайба | 4 |
| 14 | 4190126 | Хомут трубки | 1 |
| 15 | 4485222 | Хомут трубки | 1 |
| 16 | J271265 | Болт с шайбой | 1 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271275 | Болт с шайбой | 1 |
| 17A | J901275 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 4272267 | Угловой штуцер | 1 |
| 21 | 94-2014 | Пробка | 1 |
| 22 | A853366 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 4 |
| 26 | A852422 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4208967 | Адаптер | 1 |
| 39 | 4650567 | Шланг | 2 |
| 43 | 4055312 | Ленточный зажим | 2 |
| 47 | 4276851 | Адаптер | 2 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4684599 | Шланг | 1 |
| 50 | 4665770 | Шланг | 1 |
| 52 | 4659585 | Кронштейн | 1 |
| 53 | 4248117 | Адаптер | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 55 | 4209198 | Гайка | 2 |
| 56 | J271280 | Болт с шайбой | 1 |
| 56A | J901280 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 58 | 9231818 | Шланг в сборе | 1 |
| 58A | 4269796 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 1 |
| 59 | 9290833 | Шланг в сборе | 1 |
| 59A | 4313250 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
