Ковш 0.40m3 (JIS 94) — HITACHI ZX130-3

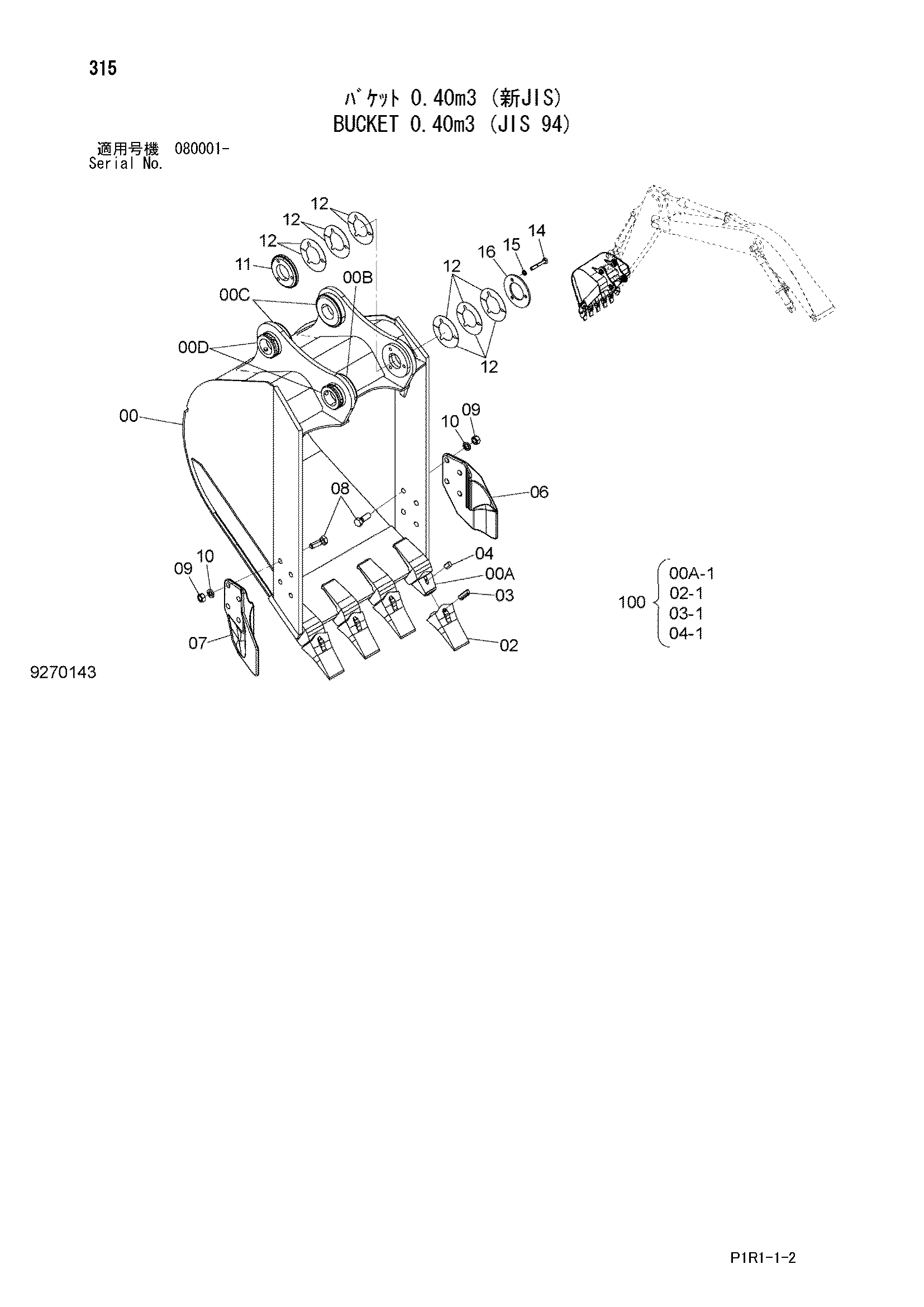

Заводская схема «Ковш 0.40m3 (JIS 94)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270143 | Ковш в сборе | 1 | |
| 00 | 8107174 | Ковш | 1 |
| 00A | 4425500 | Адаптер зуба | 4 |
| 00B | 4437279 | Бобышка | 1 |
| 00C | 4276151 | Бобышка | 2 |
| 00D | 4454562 | Ограничитель | 2 |
| 02 | 963228 | Коронка зуба | 4 |
| 03 | 963229 | Стопорный палец | 4 |
| 04 | 963227 | Резиновый палец блокировка | 4 |
| 06 | 2015428 | Боковой резец | 1 |
| 07 | 2015429 | Боковой резец | 1 |
| 08 | J932060 | Болт | 8 |
| 09 | J951020 | Гайка | 8 |
| 10 | A590920 | Пружинная шайба | 8 |
| 11 | 4445244 | Бобышка | 1 |
| 12 | 4276386 | Регулировочная шайба 1.0mm | 12 |
| 14 | J901275 | Болт | 3 |
| 15 | A590912 | Пружинная шайба | 3 |
| 16 | 4276385 | Пластина | 1 |
| 100 | 9200912 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
