Пилотные гидролинии (H) — HITACHI ZX130-3

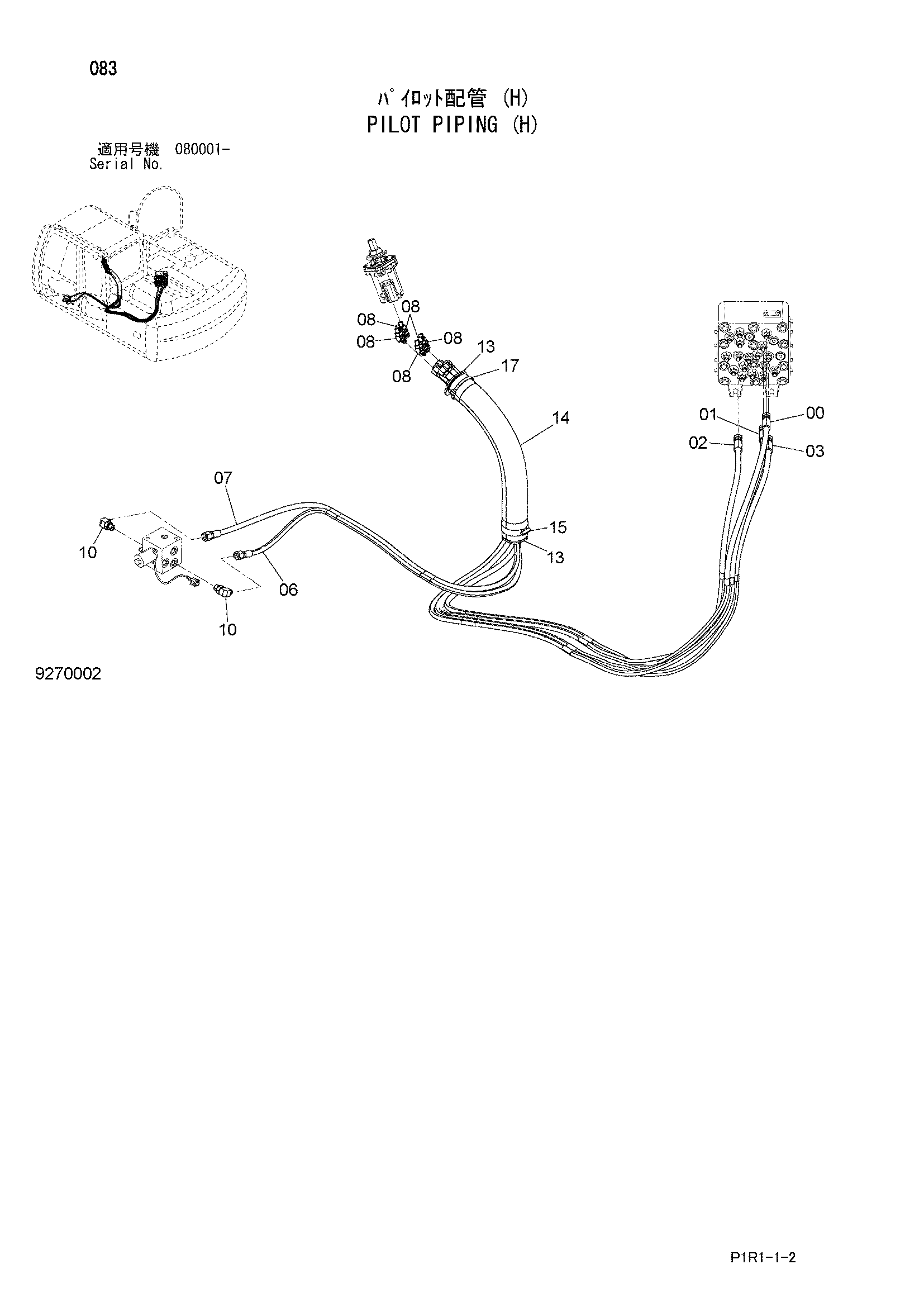

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635256 | Шланг | 1 |
| 01 | 4456136 | Шланг | 1 |
| 02 | 4635260 | Шланг | 1 |
| 03 | 4450441 | Шланг | 1 |
| 06 | 4639636 | Пластиковый шланг | 1 |
| 07 | 4639635 | Пластиковый шланг | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 3079728 | Втулка | 2 |
| 14 | 4629782 | Шланг | 1 |
| 15 | 4351774 | Хомут провод | 1 |
| 17 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
