2P-BOOM — HITACHI ZX130-3

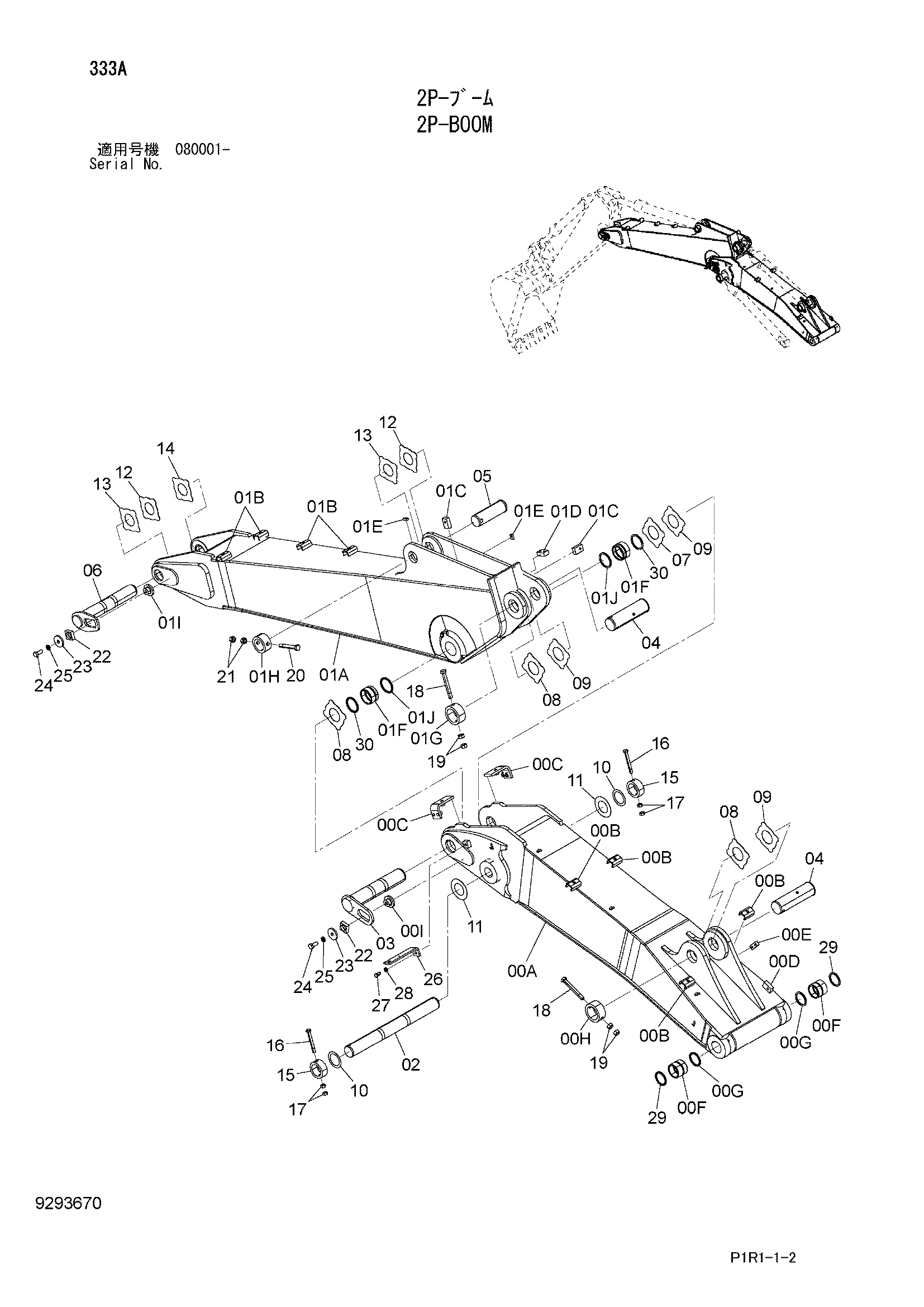

Заводская схема «2P-BOOM» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-I	7055427	Стрела фирст	1
00A	5012069	Стрела фирст	1
00B	9765301	Седло винта	4
00C	9763823	Кронштейн	2
00D	4218353	Блок	1
00E	4338787	Седло винта	1
00F	4443878	Втулка	2
00G	4084578	Пылезащитное уплотнение	2
00H	4434953	Ограничитель	1
00I	4426117	Ограничитель	1
01A-J	7055428	Стрела секонд	1
01A	5012072	Стрела секонд	1
01B	9765301	Седло винта	4
01C	4218353	Блок	2
01D	4218354	Блок	1
01E	455156	Седло винта	2
01F	4434036	Втулка	2
01G	4434953	Ограничитель	1
01H	4434952	Ограничитель	1
01I	4426117	Ограничитель	1
01J	4067902	Пылезащитное уплотнение	2
02	3095735	Палец	1
03	8093260	Палец	1
04	3096124	Палец	2
05	3089156	Палец	1
06	8094523	Палец	1
07	4462624	Упорная пластина 1.5mm	1
08	4444287	Упорная пластина 2.0mm	3
09	4444286	Упорная пластина 1.0mm	3
10	4444754	Упорная пластина 1.0mm	2
11	4450011	Упорная пластина 1.0mm	2
12	4444289	Упорная пластина 2.0mm	2
13	4444288	Упорная пластина 1.0mm	2
14	4460371	Упорная пластина 1.5mm	1
15	4435239	Ограничитель	2
16	4435124	Стопорный палец	2
17	J950016	Гайка	4
18	4435126	Стопорный палец	2
19	J950020	Гайка	4
20	4435125	Стопорный палец	1
21	J950020	Гайка	2
22	4424425	Блок	2
23	4640621	Пластина	2
24	J921840	Болт	2
25	J257218	Пружинная шайба	2
26	4602796	Кронштейн	1
27	J901425	Болт	1
28	A590914	Пружинная шайба	1
29	4084578	Пылезащитное уплотнение	2
30	4067902	Пылезащитное уплотнение	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
