Стрела угол датчик — HITACHI ZX130-3

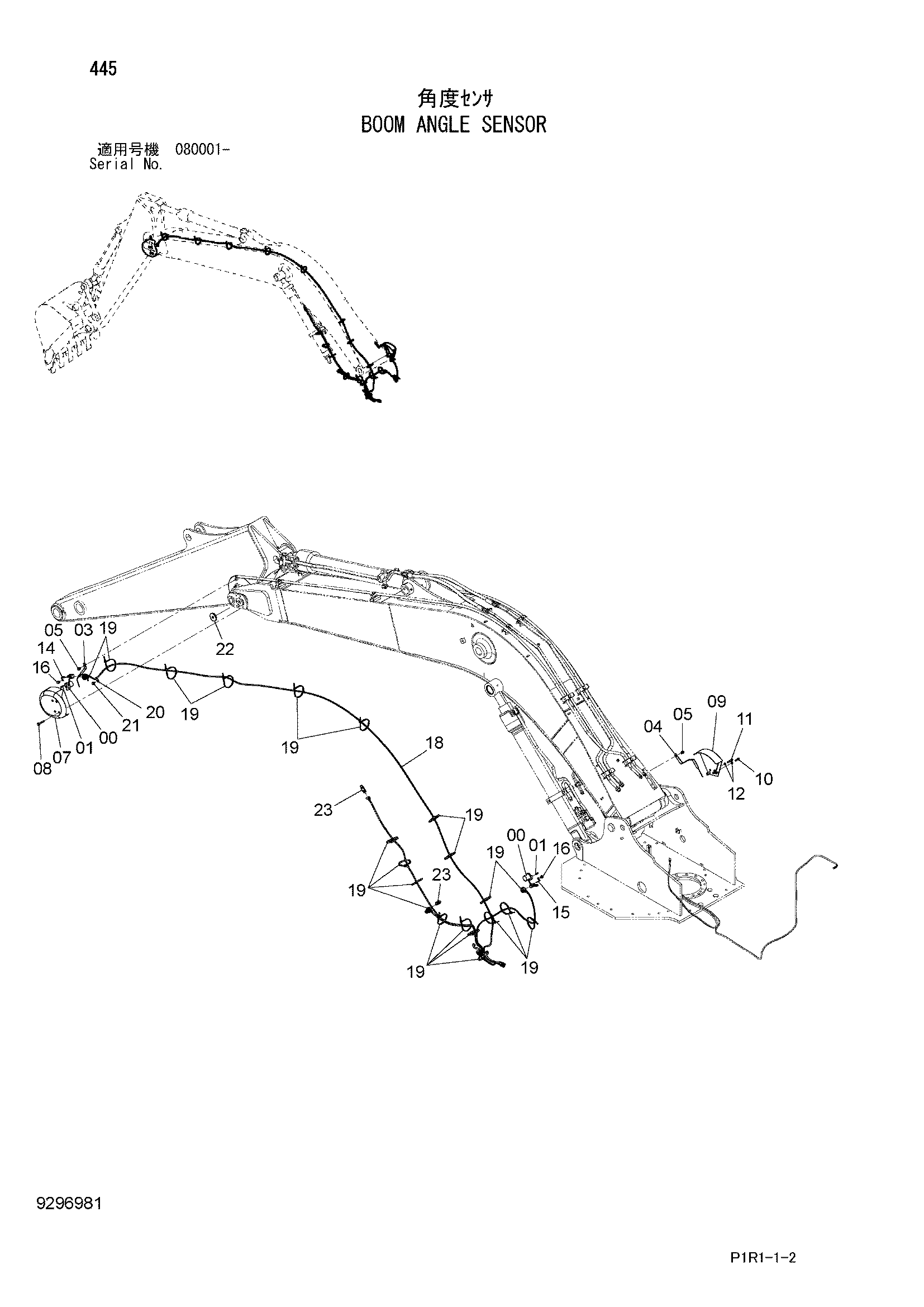

Заводская схема «Стрела угол датчик» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 2 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 03 | 8081499 | Рычаг | 1 |
| 04 | 8083307 | Рычаг | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8082015 | Крышка | 1 |
| 08 | J271065 | Болт с шайбой | 4 |
| 08A | J901065 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8083318 | Крышка | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 1 |
| 11 | J781045 | Болт с внутренним шестигранником | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 14 | 4381930 | Кронштейн | 1 |
| 15 | 4355515 | Кронштейн | 1 |
| 16 | J271016 | Болт с шайбой | 2 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 2057309 | Жгут проводов | 1 |
| 19 | 4121859 | Ленточный зажим | 21 |
| 20 | 4190261 | Зажим | 1 |
| 21 | J271016 | Болт с шайбой | 1 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4426128 | Пластина | 1 |
| 23 | 4436271 | Датчик давления | 2 |
| 23A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
