Гидромолот, гидроножницы трубопроводы (2P-BOOM) — HITACHI ZX130-3

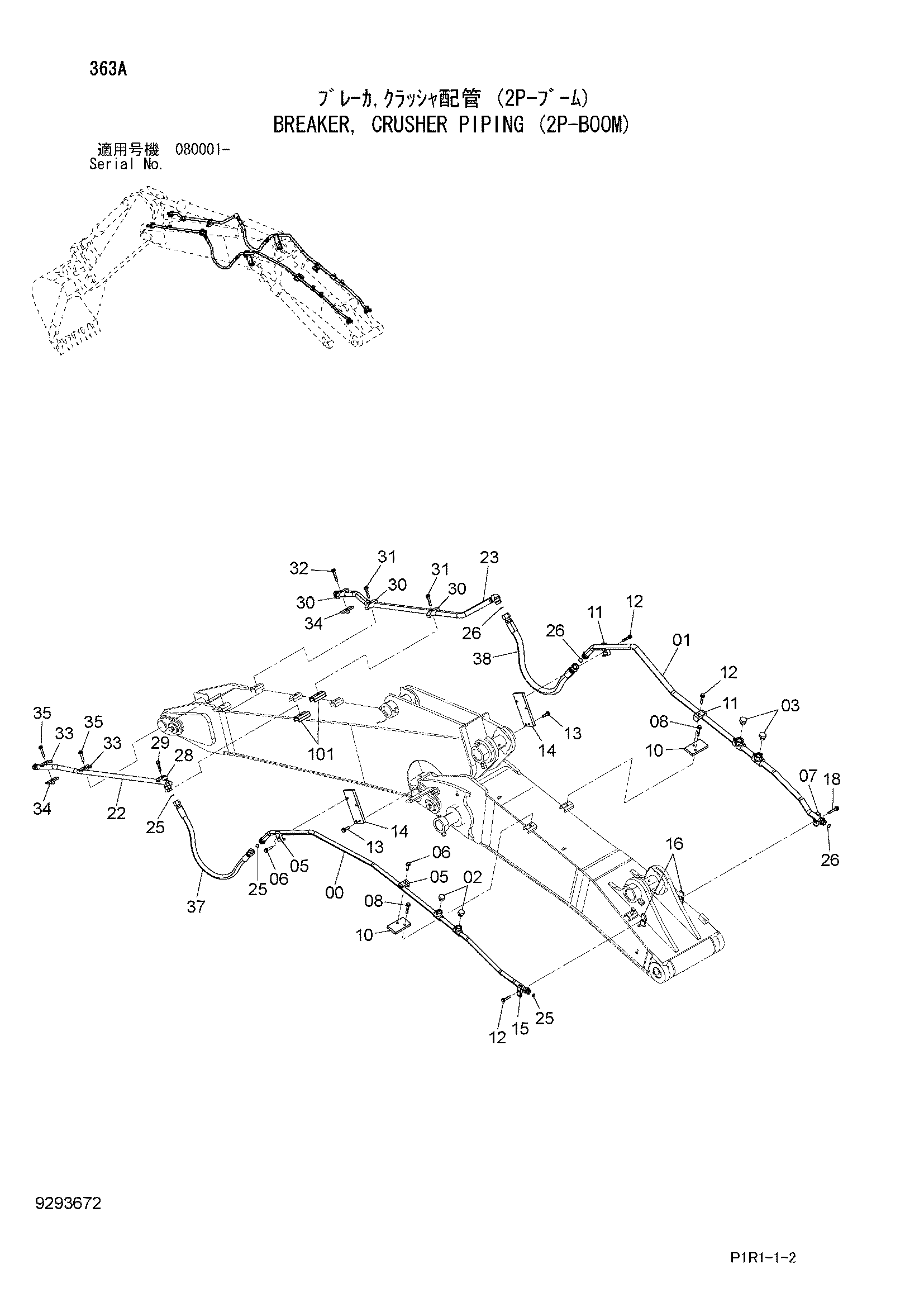

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114535 | Трубка | 1 |
| 01 | 8114536 | Трубка | 1 |
| 02 | A885006 | Пробка | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A885008 | Пробка | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4190126 | Хомут трубки | 2 |
| 06 | J271255 | Болт с шайбой | 2 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4485222 | Хомут трубки | 1 |
| 08 | J271275 | Болт с шайбой | 2 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4601862 | Кронштейн | 2 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J271265 | Болт с шайбой | 3 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 4 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4663099 | Кронштейн | 2 |
| 15 | 4141806 | Хомут трубки | 1 |
| 16 | 9766211 | Седло винта | 2 |
| 18 | J271275 | Болт с шайбой | 1 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 22 | 8114533 | Трубка | 1 |
| 23 | 8114534 | Трубка | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 3 |
| 26 | 4187328 | Уплотнительное кольцо | 3 |
| 28 | 4190126 | Хомут трубки | 1 |
| 29 | J271260 | Болт с шайбой | 1 |
| 29A | J901260 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4485222 | Хомут трубки | 3 |
| 31 | J271270 | Болт с шайбой | 2 |
| 31A | J901270 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271275 | Болт с шайбой | 1 |
| 32A | J901275 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4141806 | Хомут трубки | 2 |
| 34 | 9766211 | Седло винта | 2 |
| 35 | J271265 | Болт с шайбой | 2 |
| 35A | J901265 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | 4642499 | Шланг | 1 |
| 38 | 4625431 | Шланг | 1 |
| 101 | 9764929 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
