Гидролинии хода <120, 130, K> — HITACHI ZX130-3

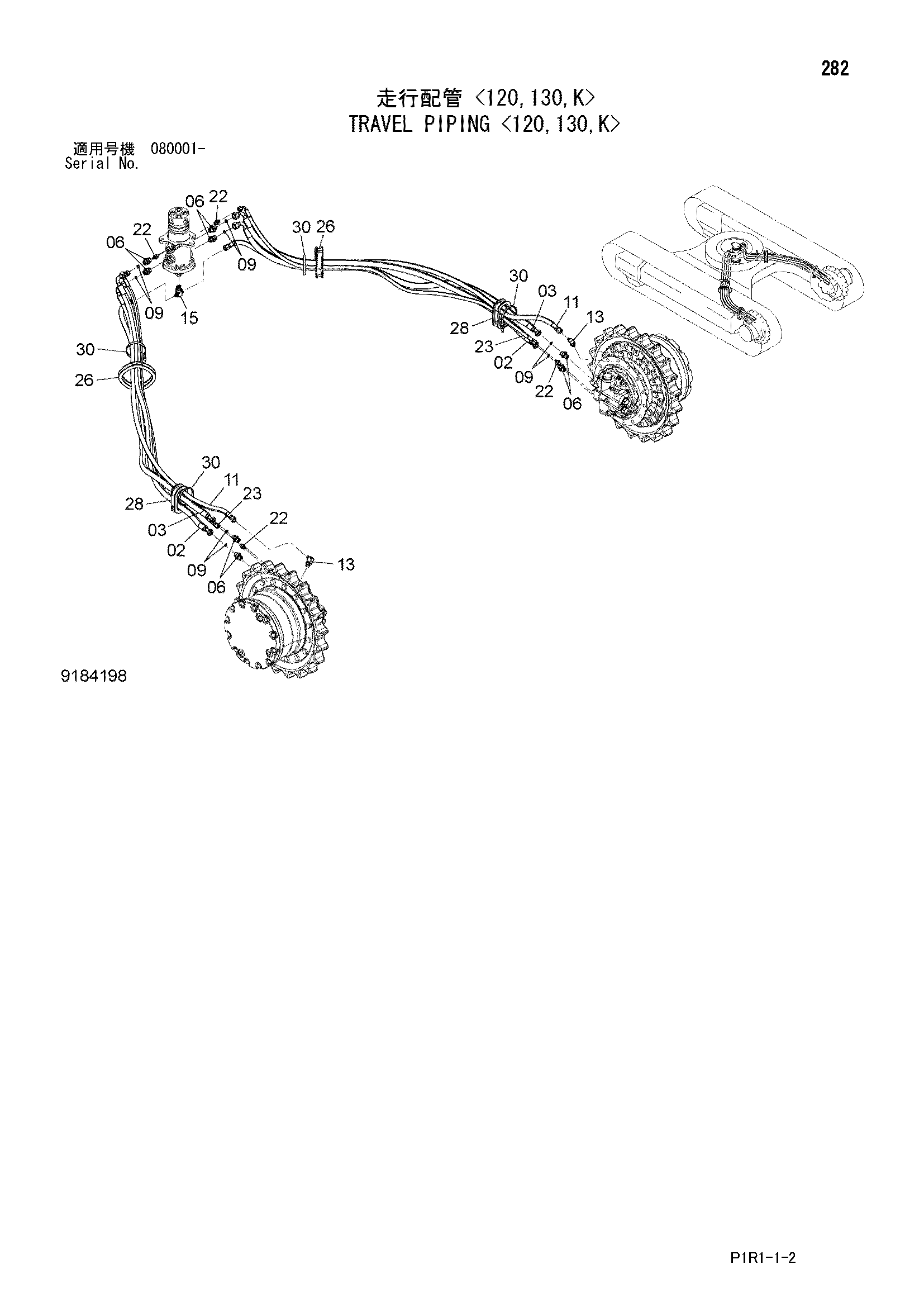

Заводская схема «Гидролинии хода <120, 130, K>» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4258284 | Шланг | 2 |
| 03 | 4219356 | Шланг | 2 |
| 06 | A853144 | Адаптер | 8 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 8 |
| 11 | 4447483 | Пластиковый шланг | 2 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852543 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4447490 | Пластиковый шланг | 2 |
| 26 | 4445210 | Резиновая втулка | 2 |
| 28 | 4426662 | Резиновая втулка | 2 |
| 30 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
