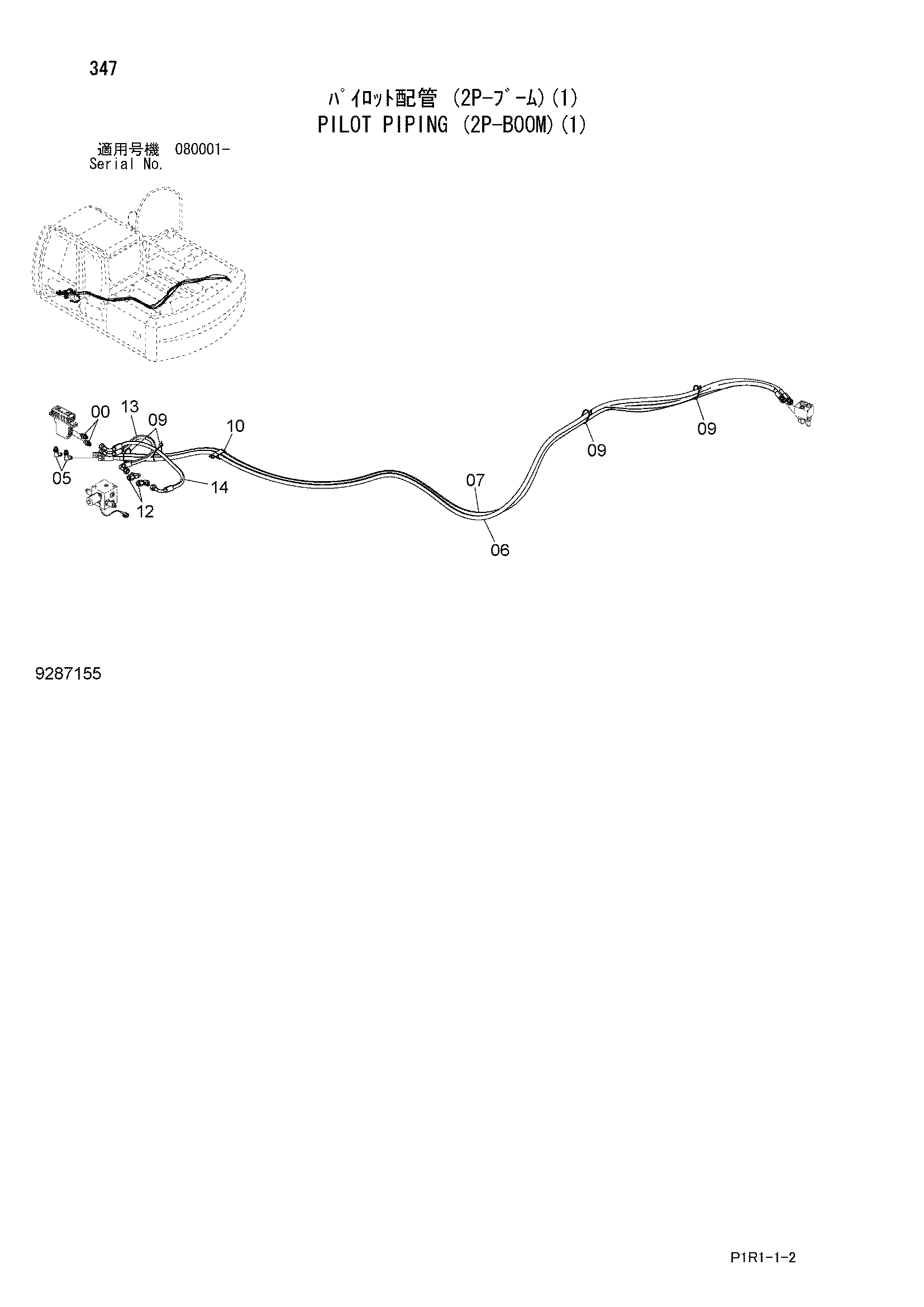

Пилотные гидролинии (2P-BOOM)(1) — HITACHI ZX130-3
Заводская схема «Пилотные гидролинии (2P-BOOM)(1)» для HITACHI ZX130-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9287088 | Шланг в сборе | 1 |
| 06A | 4629883 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 10 |
| 07 | 9287087 | Шланг в сборе | 1 |
| 07A | 4629884 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 10 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 10 | 4190266 | Зажим | 1 |
| 12 | 4246672 | Соединительный штуцер | 2 |
| 13 | 4608804 | Шланг | 1 |
| 14 | 4671170 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
