Гидроцилиндр стрелы (левый) [смещаемый стрела] — HITACHI ZX125W

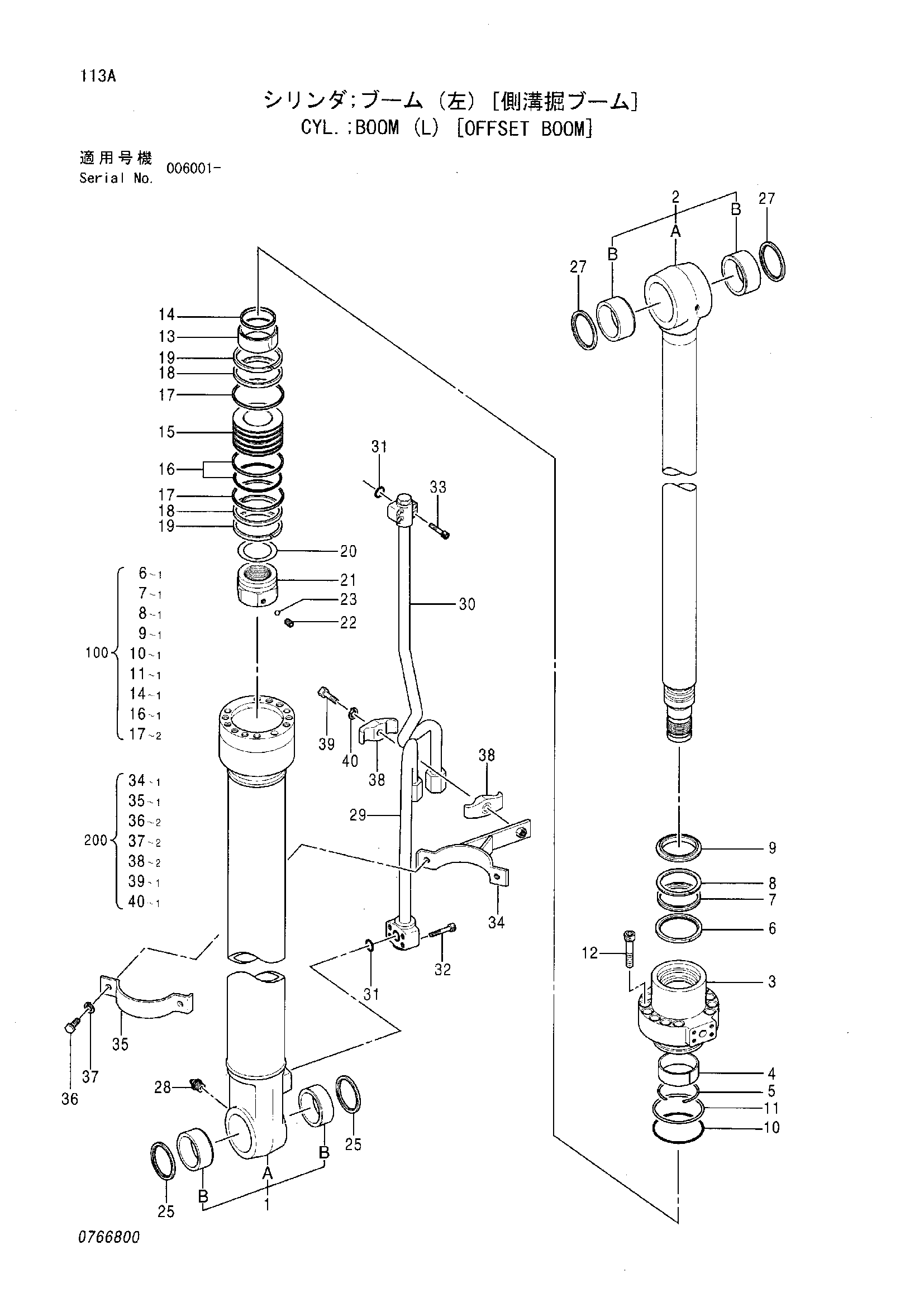

Заводская схема «Гидроцилиндр стрелы (левый) [смещаемый стрела]» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4416089	Гидроцилиндр стрелы	1
1	0766801	Труба гидроцилиндра	1
1B	4352638	Втулка пальца	2
2	0659502	Шток поршня в сборе	1
2B	4362025	Втулка пальца	2
3	0674905	Головка гидроцилиндра	1
4	0310304	Втулка пальца	1
5	0271304	Стопорное кольцо	1
6	0408804	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	0667107	Болт с внутренним шестигранником	10
13	0408806	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	0409106	Поршень	1
16	0310608	Уплотнительное кольцо	1
17	0409107	Кольцо букк-уп	2
18	0667108	Направляющее кольцо	2
19	0310610	Направляющее кольцо	2
20	0326007	Регулировочная шайба	1
21	0667109	Гайка	1
22	0310612	Установочный винт	1
23	0111818	Стальной шарик	1
25	0408810	Грязесъёмное кольцо	2
27	0409112	Грязесъёмное кольцо	2
28	J75481	Пресс-маслёнка	1
29	0766802	Трубка	1
30	0766803	Трубка	1
31	4509181	Уплотнительное кольцо	2
32	0309019	Болт с внутренним шестигранником	4
33	0310310	Болт с внутренним шестигранником	4
34	0409405	Лента	1
35	0310619	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0310312	Держатель	2
39	0224115	Болт	1
40	0208516	Пружинная шайба	1
100	4379260	Комплект уплотнений	1
200	0674907	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
