Отвал трубопроводы (верхняя платформа) — HITACHI ZX125W

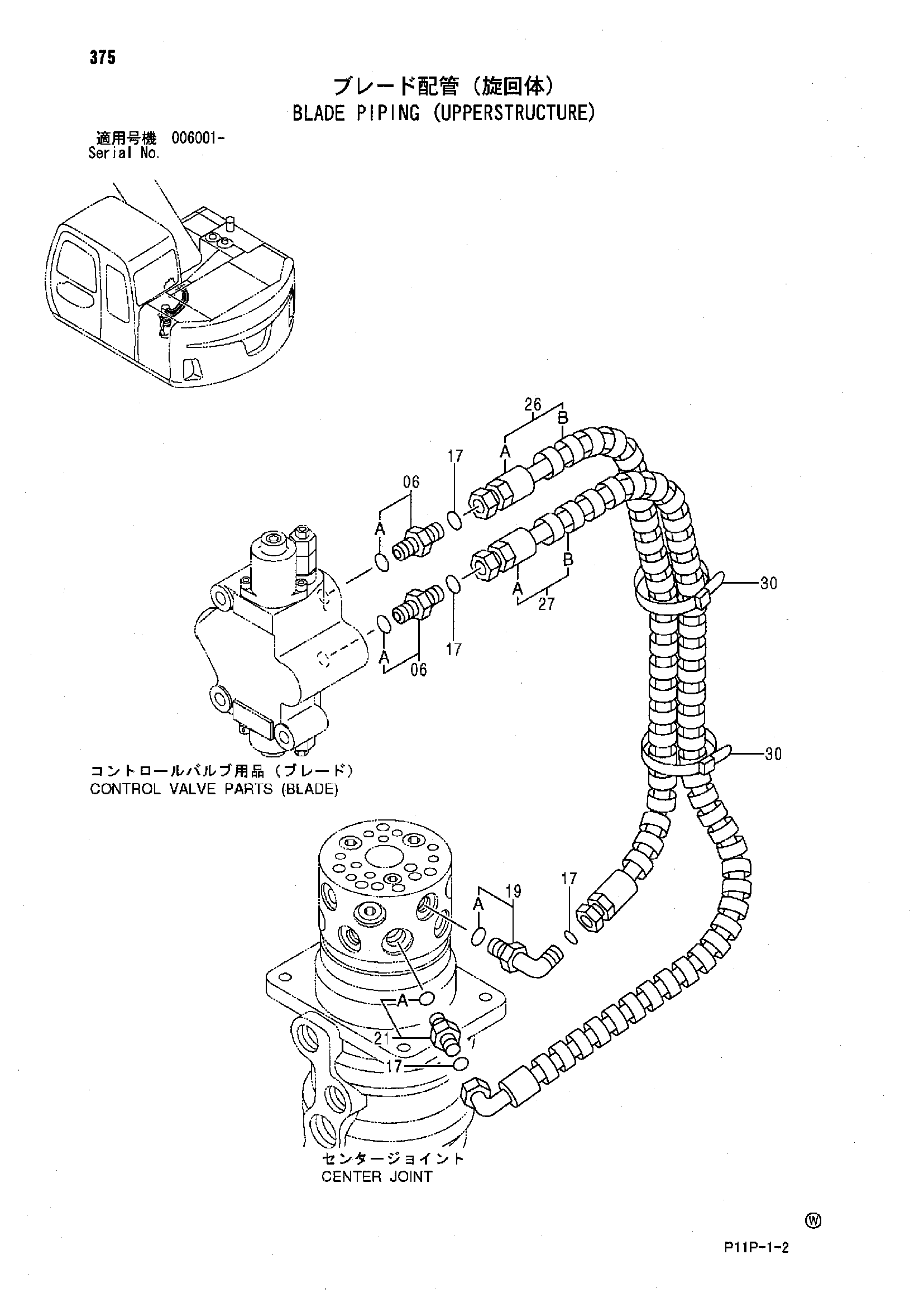

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A853144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 4 |
| 19 | A853344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 9184843 | Шланг в сборе | 1 |
| 26A | 4382650 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
| 27 | 9184844 | Шланг в сборе | 1 |
| 27A | 4302999 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 2 |
| 30 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
