Рулевое управление трубопроводы (верхняя платформа)(1) — HITACHI ZX125W

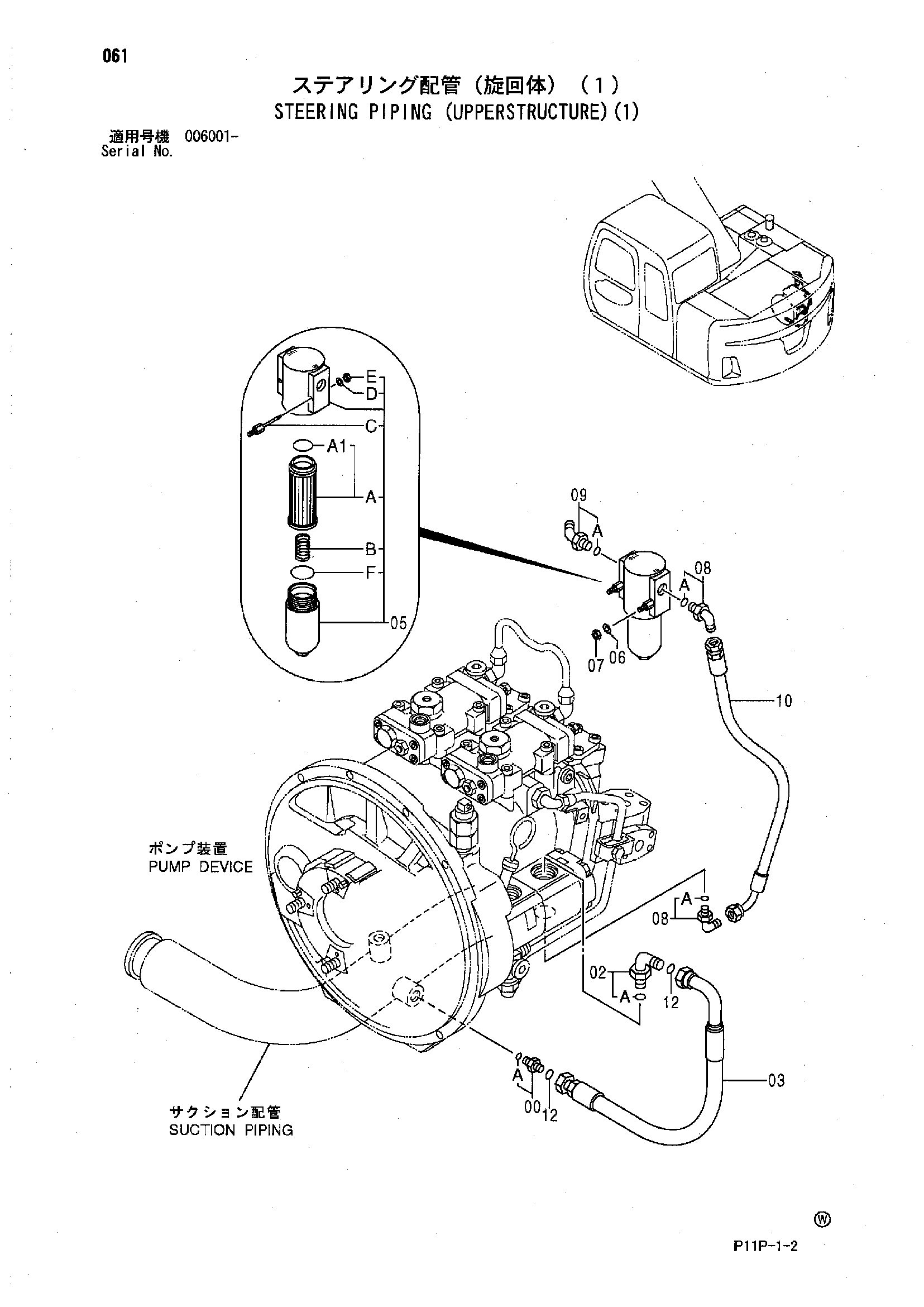

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)(1)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4329588 | Шланг | 1 |
| 05 | 4264482 | Фильтр линия | 1 |
| 05A | 4296604 | Фильтрующий элемент | 1 |
| 05A1 | 4373865 | Уплотнительное кольцо | 1 |
| 05B | 4296605 | Пружина | 1 |
| 05C | 4141381 | Болт | 1 |
| 05D | A590906 | Пружинная шайба | 1 |
| 05E | M500504 | Гайка | 1 |
| 05F | 4336440 | Уплотнительное кольцо | 1 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J950010 | Гайка | 2 |
| 08 | A852344 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4200326 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4413338 | Шланг | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
