038: Воздушный компрессор трубопроводы двигатель боковой — HITACHI ZX125W

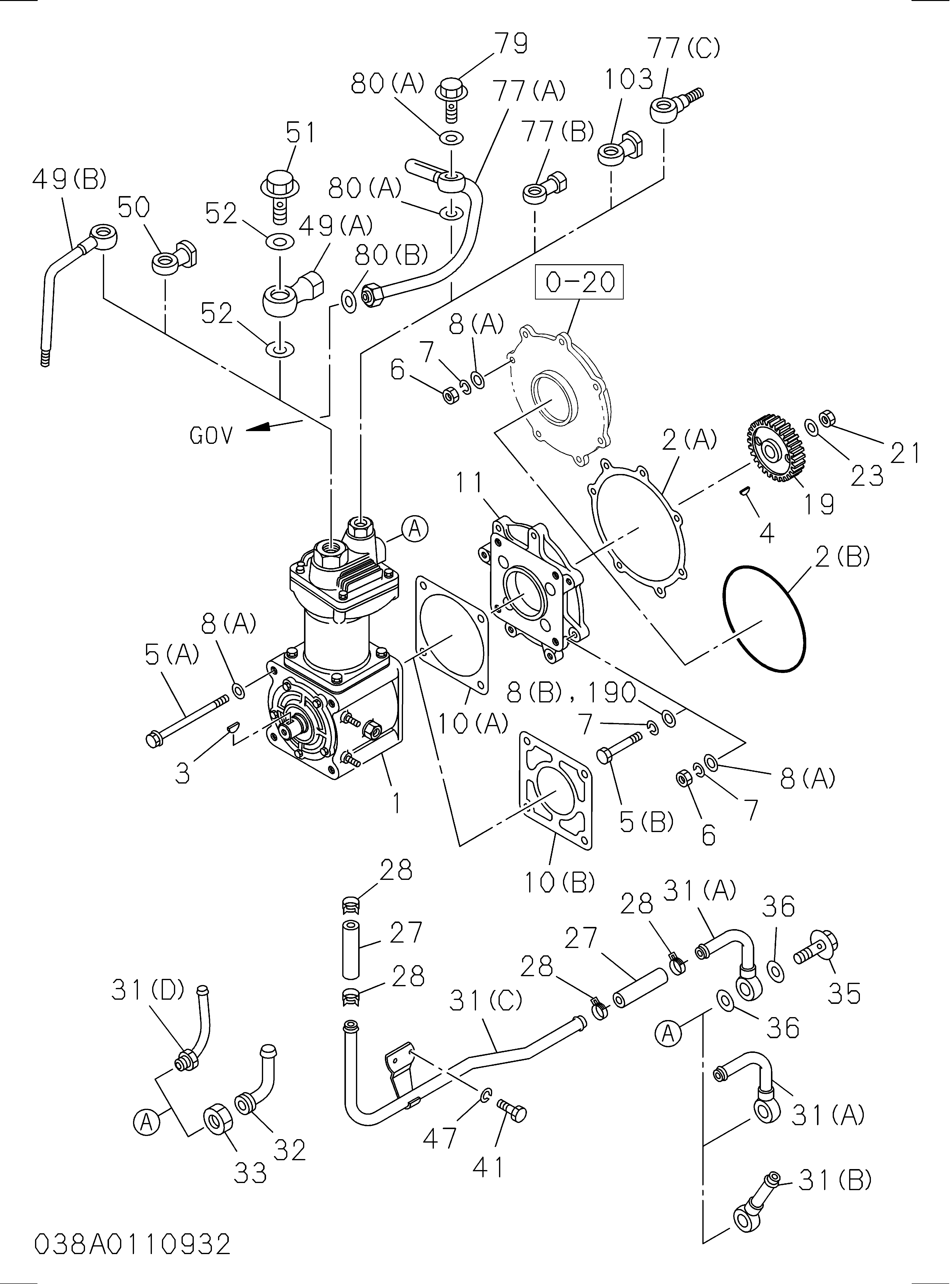

Заводская схема «038: Воздушный компрессор трубопроводы двигатель боковой» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1191003250 | Компрессор в сборе воздушный | 1 |
| 002(B) | 1096234640 | Прокладка воздушный кмпр | 1 |
| 003 | 9080554160 | Шпонка муфта, впрыск насос | 1 |
| 004 | 9080555160 | Шпонка впрыск насос шестерня | 1 |
| 005(B) | 0280808600 | Болт воздушный кмпр крепление | 7 |
| 005(B) | 0280508600 | Болт воздушный кмпр крепление | 7 |
| 007 | 9091505080 | Шайба LK, воздушный кмпр | 1 |
| 008(B) | 9091605080 | Шайба PL, воздушный кмпр | 7 |
| 019 | 1125240330 | Шестерня впрыск насос | 1 |
| 021 | 9991105200 | Гайка насос шестерня | 1 |
| 021 | 0911105200 | Гайка насос шестерня | 1 |
| 023 | 9091605200 | Шайба PL, насос шестерня | 1 |
| 023 | 0916105200 | Шайба PL, насос шестерня | 1 |
| 031(B) | 1191190350 | Трубка воздушный, воздушный кмпр всасывание | 1 |
| 035 | 1096751321 | Болт проушина, воздушный трубка | 1 |
| 036 | 1096300900 | Прокладка воздушный трубка TO воздушный кмпр | 1 |
| 049(B) | 1191934620 | Трубка воздушный, кхарге | 1 |
| 051 | 1096751331 | Болт проушина, воздушный трубка TO кмпр | 1 |
| 052 | 1096300880 | Прокладка проушина болт, воздушный трубка | 2 |
| 077(C) | 1096741400 | Трубка воздушный, регулятор | 1 |
| 079 | 1096751200 | Болт проушина, воздушный трубка TO кмпр | 1 |
| 080(A) | 1096300870 | Прокладка воздушный трубка TO кмпр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
