Планетарй и HUB — HITACHI ZX125W

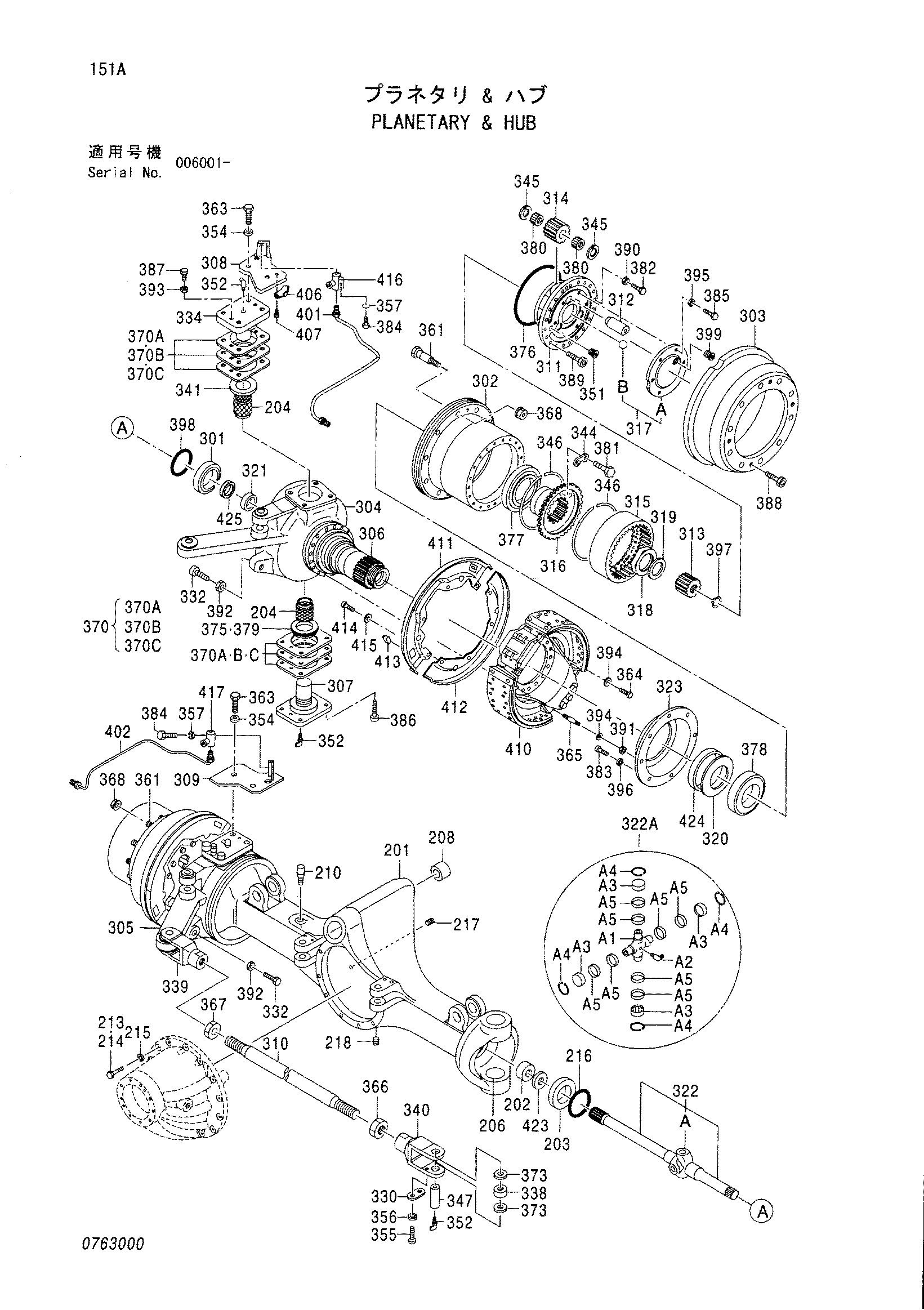

Заводская схема «Планетарй и HUB» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4440861	Планетарй и HUB	1
201	0763001	Корпус	1
202	0428504	Втулка	2
203	0428505	Фиксатор	2
204	0763002	Втулка пальца	4
206	0428506	Пластина	4
208	0763003	Втулка	2
210	0428508	Сапун	1
213	0762902	Болт	2
214	0763004	Болт	10
215	0328832	Пружинная шайба	12
216	0428510	Уплотнительное кольцо	2
217	0153426	Пробка	1
218	0153547	Пробка	1
301	0428505	Фиксатор	2
302	0428511	HUB	2
303	0428512	Тормоз барабан	2
304	0428513	Кнуккле	1
305	0428514	Кнуккле	1
306	0428515	Шпиндель	2
307	0763005	Палец	2
308	0428517	Сиденье	1
309	0428518	Сиденье	1
310	0428519	Шток TIE	1
311	0428520	Спидер	2
312	0428521	Палец	6
313	0428522	Солнечная шестерня	2
314	0428523	Шестерня	6
315	0428524	Шестерня интернал	2
316	0428525	HUB шестерня	2
317	0428526	Крышка	2
318	0428529	Стопорная гайка	2
319	0428530	Упорная шайба	2
320	0428531	Проставка	2
321	0428504	Втулка	2
322	0428532	Соединение	2
322A	0428556	Джоурнал в сборе	1
323	0428533	Крышка	2
330	0328956	Пластина	2
332	0153509	Болт ограничитель	2
334	0428534	Палец	2
338	0328959	Втулка	2
339	0328960	Концевой шток	1
340	0328961	Концевой шток	1
341	0428535	Упорная шайба	2
344	0328911	Стопорная пластина	2
345	0328912	Упорная шайба	12
346	0328914	Провод	4
347	0328957	Палец	2
351	0328930	Пробка	2
352	0328975	Штуцер	6
354	0153413	Шайба	4
355	0328971	Болт	4
356	0763006	Пружинная шайба	4
357	0763006	Пружинная шайба	2
361	0328918	Хуб-болт	20
363	0328954	Болт	4
364	0428537	Болт	30
365	0428538	Болт	2
366	0328964	Гайка	1
367	0328965	Гайка	1
368	4216723	Хуб-нут	20
370	0428539	Регулировочная шайба	4
370A	0153530	Регулировочная шайба 0.10	2
370B	0153531	Регулировочная шайба 0.15	3
370C	0153532	Регулировочная шайба 0.50	2
373	0328969	Масляное уплотнение	4
375	0428540	Пылезащитное уплотнение	2
376	0328920	Уплотнительное кольцо	2
377	0153539	Подшипник. каток	2
378	0428541	Подшипник. каток	2
379	0428542	Подшипник. каток	2
380	0428543	Игольчатый подшипник	12
381	0328925	Болт	4
382	0763007	Болт	4
383	0763008	Болт	16
384	0763009	Болт	2
385	0328971	Болт	18
386	0328972	Болт	12
387	0328935	Болт	6
388	0328934	Болт с внутренним шестигранником	4
389	0328928	Болт с внутренним шестигранником	40
390	0428545	Гайка	4
391	0428546	Гайка	2
392	0328973	Гайка	2
393	0328936	Гайка	6
394	0328929	Шайба	32
395	0763006	Пружинная шайба	18
396	0328832	Пружинная шайба	16
397	0428547	Стопорное кольцо	2
398	0428510	Уплотнительное кольцо	2
399	0153426	Пробка	2
401	0428548	Трубка	1
402	0428549	Трубка	1
406	0328981	Хомут	2
407	0328982	Болт	2
410	4440862	Тормоз	2
411	0329017	Крышка	2
412	0329018	Крышка	2
413	0329019	Уплотнительная втулка	4
414	0329014	Болт	12
415	0329020	Шайба	12
416	0328979	Соединение	1
417	0328980	Соединение	1
423	0428554	Масляное уплотнение	2
424	0428555	Масляное уплотнение	2
425	0428554	Масляное уплотнение	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
