Отвал трубопроводы (водило) — HITACHI ZX125W

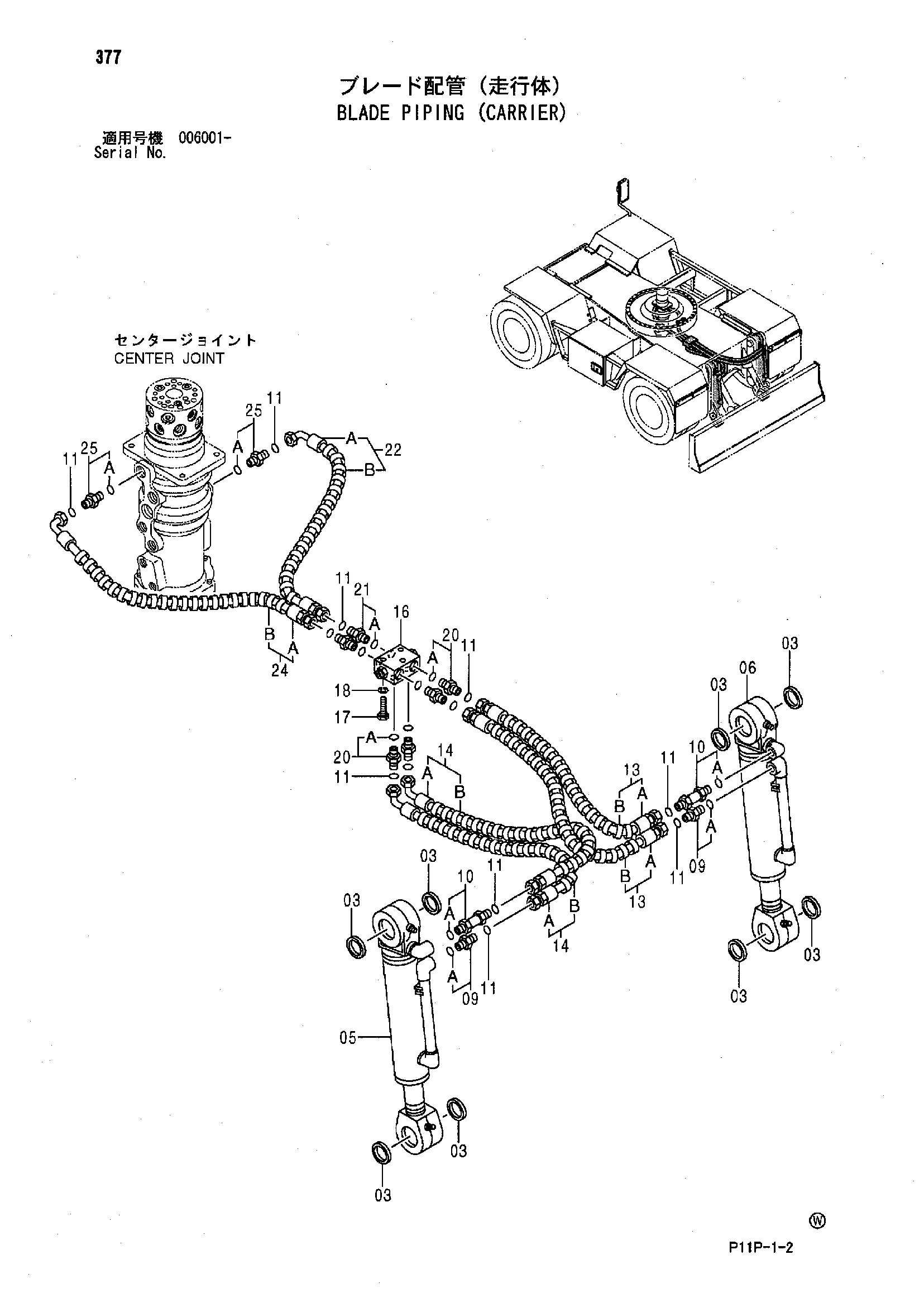

Заводская схема «Отвал трубопроводы (водило)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4094086 | Пылезащитное уплотнение | 8 |
| 05 | 4231943 | Гидроцилиндр отвал | 1 |
| 06 | 4231944 | Гидроцилиндр отвал | 1 |
| 09 | 4189602 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4199247 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 12 |
| 13 | 9185821 | Шланг в сборе | 2 |
| 13A | 4226310 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 14 | 9185822 | Шланг в сборе | 2 |
| 14A | 4229813 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 16 | 4239313 | Обратный клапан | 1 |
| 17 | J900860 | Болт | 3 |
| 18 | A590908 | Пружинная шайба | 3 |
| 20 | 4198407 | Адаптер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4189602 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 9185823 | Шланг в сборе | 1 |
| 22A | 4294154 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 1 |
| 24 | 9185826 | Шланг в сборе | 1 |
| 24A | 4294153 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 2 |
| 25 | 4189602 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
