Воздушный трубопроводы (верхняя платформа)(2-1) — HITACHI ZX125W

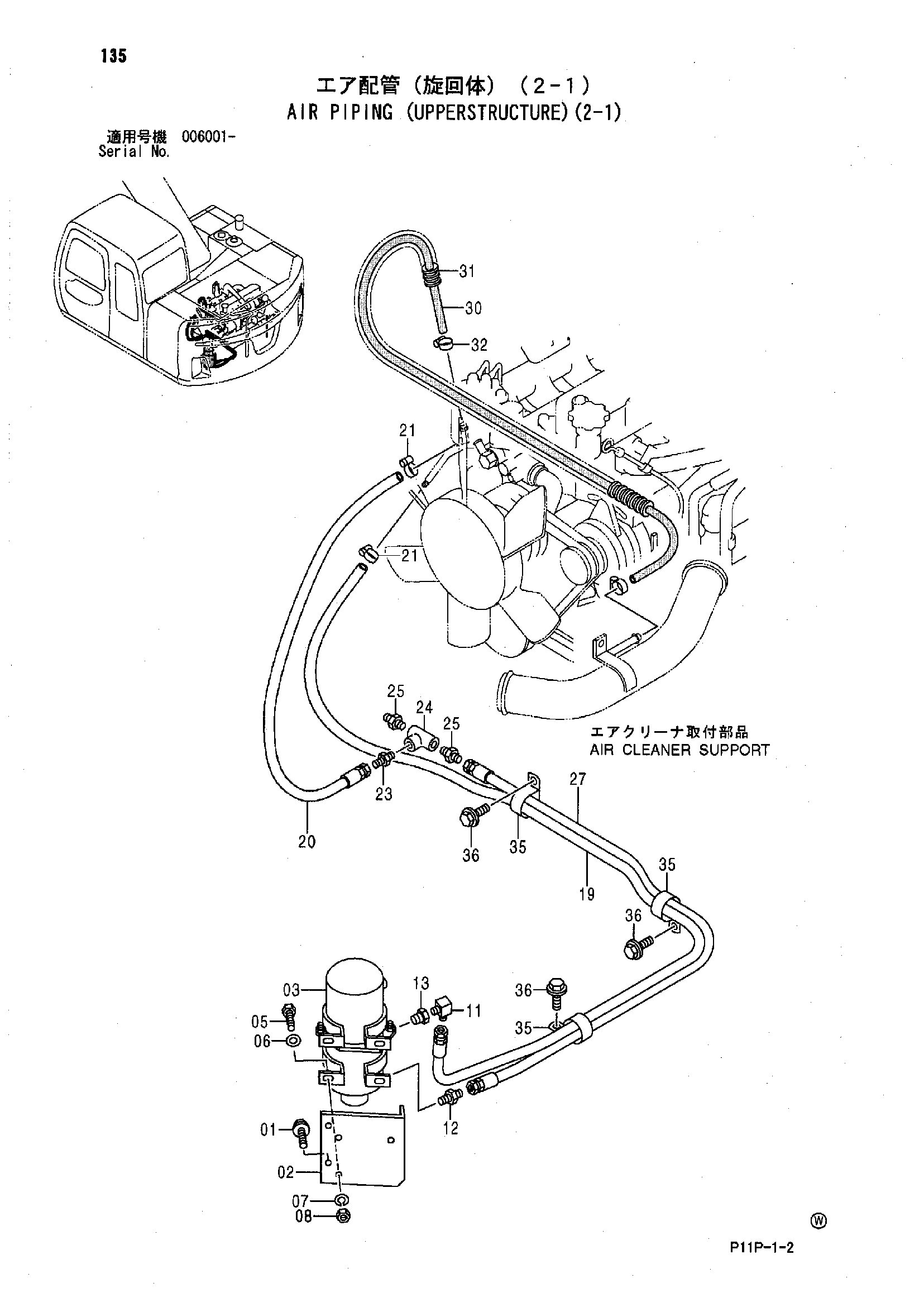

Заводская схема «Воздушный трубопроводы (верхняя платформа)(2-1)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4426804 | Кронштейн | 1 |
| 03 | 4427763 | Осушитель воздушный | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 11 | 4154657 | Угловой штуцер | 1 |
| 12 | 4154651 | Адаптер | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 19 | 4415155 | Шланг | 1 |
| 20 | 4415156 | Шланг | 1 |
| 21 | 4514700 | Зажим шланг | 2 |
| 23 | 4215648 | Адаптер | 1 |
| 24 | 94-0660 | Тройник | 1 |
| 25 | 4154651 | Адаптер | 2 |
| 27 | 4304966 | Шланг | 1 |
| 30 | 4415157 | Резиновый шланг | 1 |
| 31 | 4192956 | Трубка | 1 |
| 32 | 4514699 | Хомут шланга | 2 |
| 35 | 4190264 | Зажим | 3 |
| 36 | J271020 | Болт с шайбой | 3 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
