Основные гидролинии (2) — HITACHI ZX125W

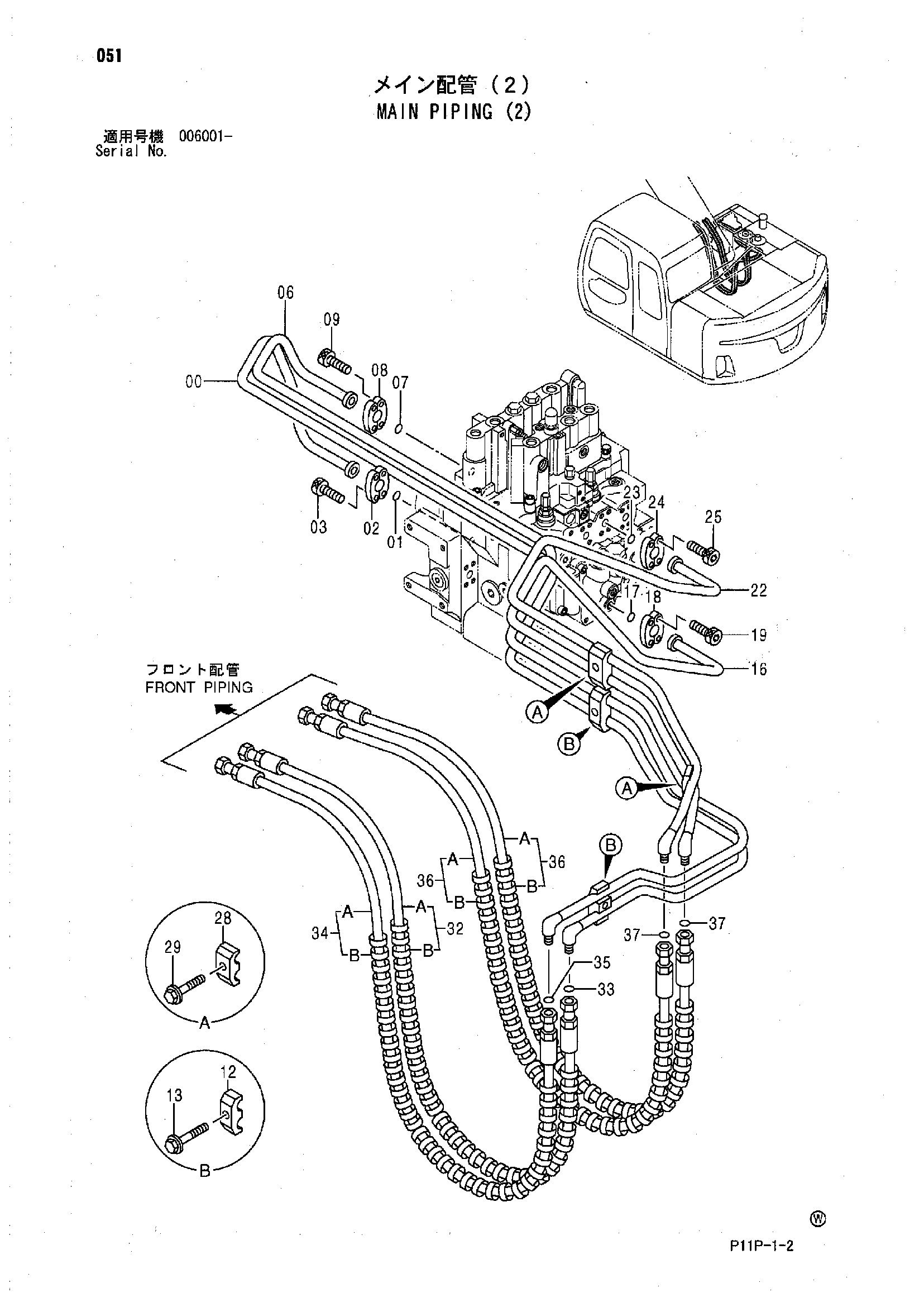

Заводская схема «Основные гидролинии (2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035886 | Трубка | 1 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 7035887 | Трубка | 1 |
| 07 | 4510167 | Уплотнительное кольцо | 1 |
| 08 | 4510173 | Разъёмный фланец | 2 |
| 09 | J780825 | Болт с внутренним шестигранником | 4 |
| 12 | 4141806 | Хомут трубки | 2 |
| 13 | J271260 | Болт с шайбой | 2 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 7035888 | Трубка | 1 |
| 17 | 4510167 | Уплотнительное кольцо | 1 |
| 18 | 4510173 | Разъёмный фланец | 2 |
| 19 | J780825 | Болт с внутренним шестигранником | 4 |
| 22 | 7035889 | Трубка | 1 |
| 23 | 4510167 | Уплотнительное кольцо | 1 |
| 24 | 4510173 | Разъёмный фланец | 2 |
| 25 | J780825 | Болт с внутренним шестигранником | 4 |
| 28 | 4189858 | Хомут трубки | 2 |
| 29 | J271250 | Болт с шайбой | 2 |
| 29A | J901250 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 9177880 | Шланг в сборе | 1 |
| 32A | 4250078 | Шланг | 1 |
| 32B | 4327294 | Защитный кожух | 2 |
| 33 | 4187308 | Уплотнительное кольцо | 1 |
| 34 | 9177881 | Шланг в сборе | 1 |
| 34A | 4250075 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 2 |
| 35 | 4187308 | Уплотнительное кольцо | 1 |
| 36 | 9177882 | Шланг в сборе | 2 |
| 36A | 4250081 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 2 |
| 37 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
