Электрический тип управление детали — HITACHI ZX125W

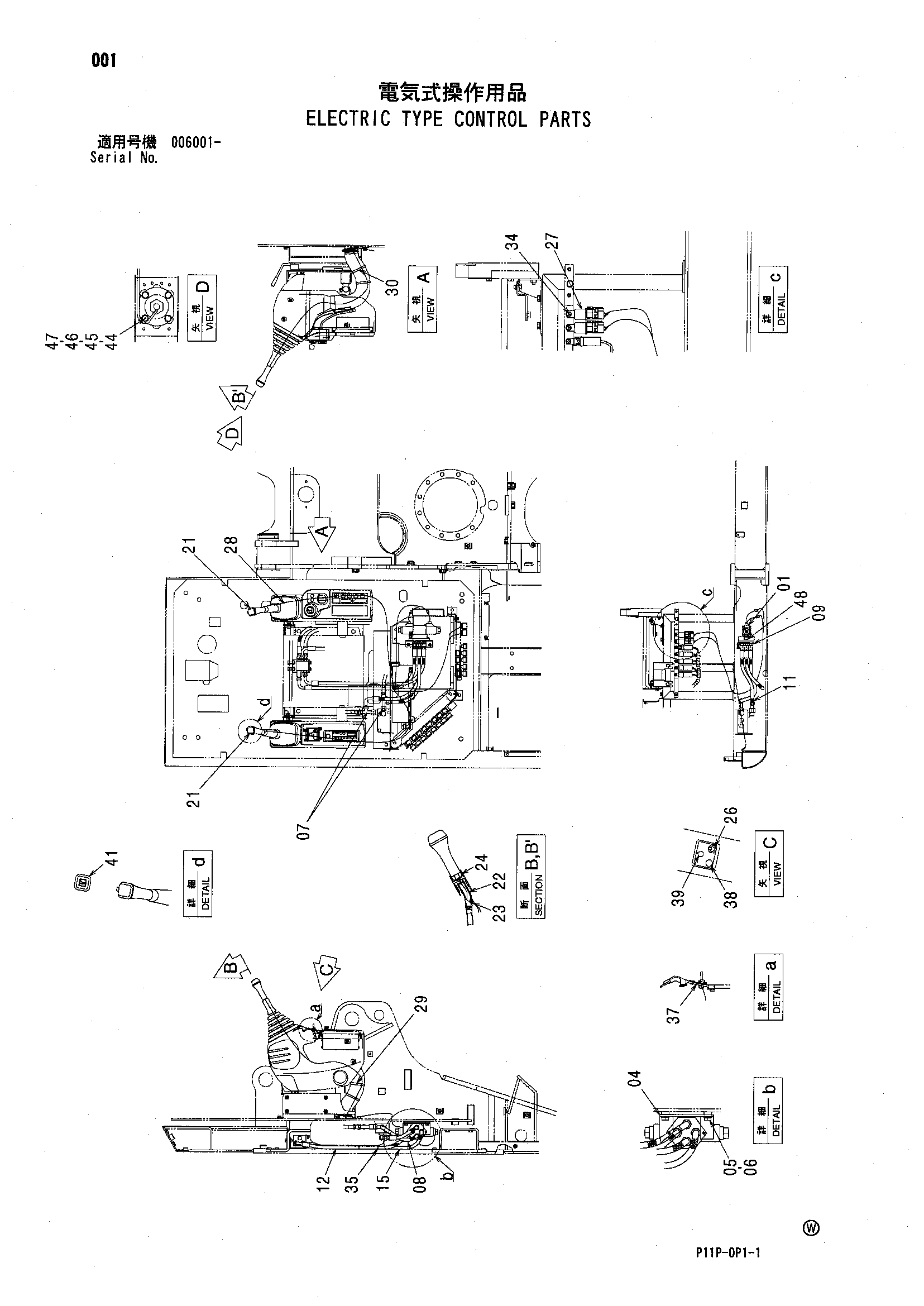

Заводская схема «Электрический тип управление детали» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 04 | 4266084 | Кронштейн | 1 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4428869 | Шланг | 1 |
| 09 | 4154652 | Адаптер | 4 |
| 11 | 4305630 | Шланг | 1 |
| 12 | 4246324 | Шланг | 1 |
| 15 | 4234355 | Шланг | 1 |
| 21 | 4319774 | Рукоятка | 2 |
| 22 | 9739222 | Рычаг | 2 |
| 23 | 487081 | Резиновая втулка | 2 |
| 24 | J952014 | Гайка | 2 |
| 26 | 4242001 | Выключатель тумблер | 1 |
| 27 | 4251588 | Реле | 2 |
| 28 | 2040988 | Жгут проводов | 1 |
| 29 | 4121859 | Ленточный зажим | 4 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 34 | J460614 | Винт с шайбой | 2 |
| 35 | 4300351 | Ленточный зажим | 2 |
| 37 | 3076097 | Панель | 1 |
| 38 | 4294437 | Колпачок | 1 |
| 39 | 4385236 | Колпачок | 1 |
| 41 | 4455930 | Информационная табличка | 1 |
| 42 | 4632474 | Разъём | 1 |
| 44 | 4342802 | Болт | 1 |
| 45 | A590908 | Пружинная шайба | 1 |
| 46 | A590108 | Плоская шайба | 1 |
| 47 | 4144011 | Пружинный штифт | 1 |
| 48 | J780616 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
