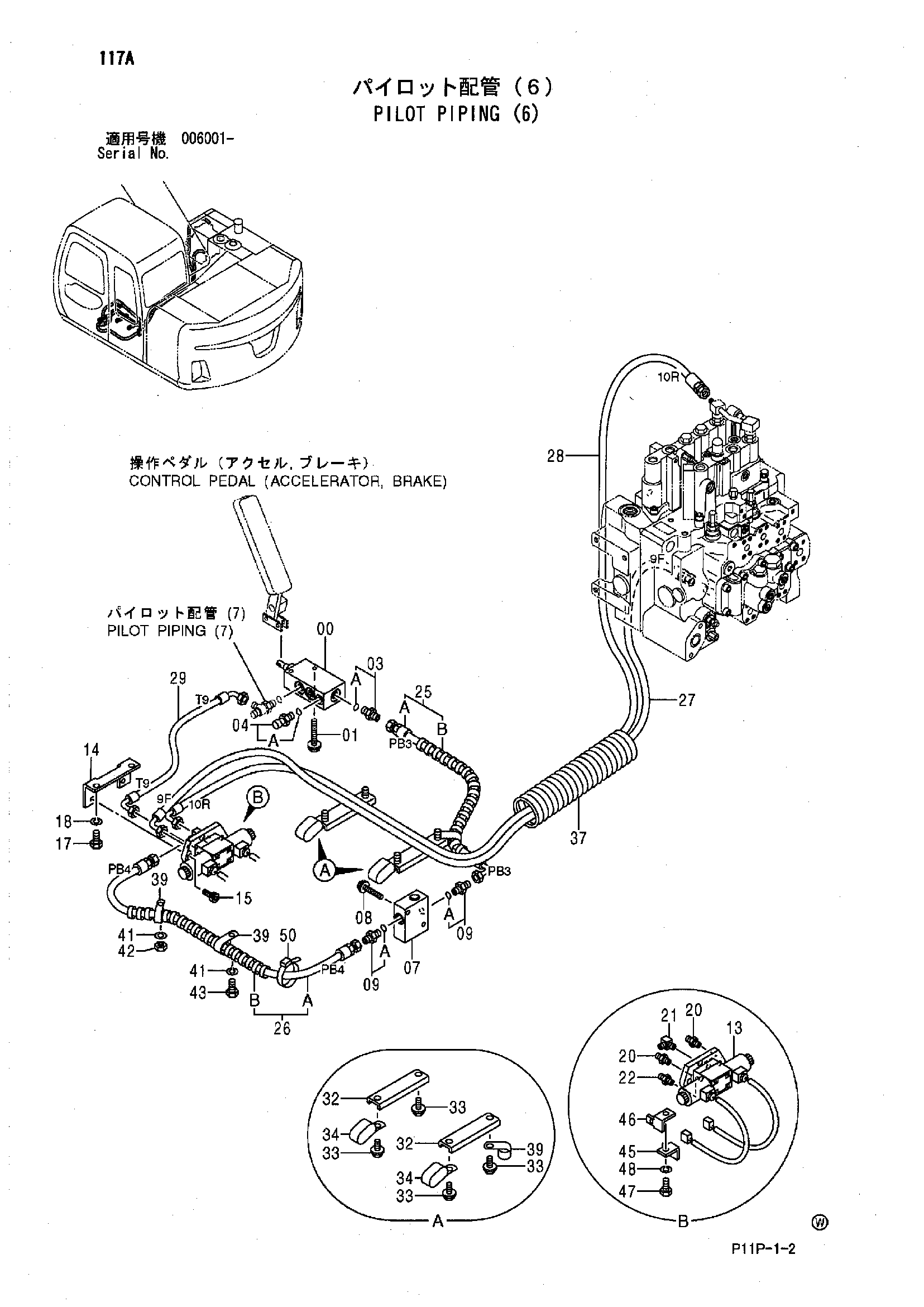

Пилотные гидролинии (6) — HITACHI ZX125W

Заводская схема «Пилотные гидролинии (6)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4413794	Пилотный клапан	1
01	J271065	Болт с шайбой	2
01A	J901065	Болт	1
01B	J222010	Шайба	1
03	A852133	Адаптер	1
03A	4509180	Уплотнительное кольцо	1
04	4332040	Датчик давления	1
04A	957366	Уплотнительное кольцо	1
07	4311354	Клапан регулировочный	1
08	J260850	Болт с шайбой	2
08A	J900850	Болт	1
08B	A590108	Шайба	1
09	A852133	Адаптер	2
09A	4509180	Уплотнительное кольцо	1
13	4350150	Электромагнитный клапан	1
14	4266084	Кронштейн	1
15	M340616	Болт с внутренним шестигранником	2
17	J901020	Болт	2
18	A590910	Пружинная шайба	2
20	4215650	Адаптер	2
21	4154657	Угловой штуцер	1
22	4215649	Адаптер	1
25	9177729	Шланг в сборе	1
25A	4413942	Шланг	1
25B	4327293	Защитный кожух	1
26	9177731	Шланг в сборе	1
26A	4413927	Шланг	1
26B	4327293	Защитный кожух	1
27	4413946	Шланг	1
28	4413947	Шланг	1
29	4413949	Пластиковый шланг	1
32	4342692	Хомут шланга	2
33	J271020	Болт с шайбой	4
33A	J901020	Болт	1
33B	J222010	Шайба	1
34	4190266	Зажим	2
37	4379665	Шланг	1
39	4190273	Зажим	3
41	A590910	Пружинная шайба	2
42	J950010	Гайка	1
43	J901020	Болт	1
45	4336875	Кронштейн	1
46	4257159	Кронштейн	1
47	J901020	Болт	1
48	A590910	Пружинная шайба	1
50	4055312	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
