Управление педаль (аккелератор, тормоз) — HITACHI ZX125W

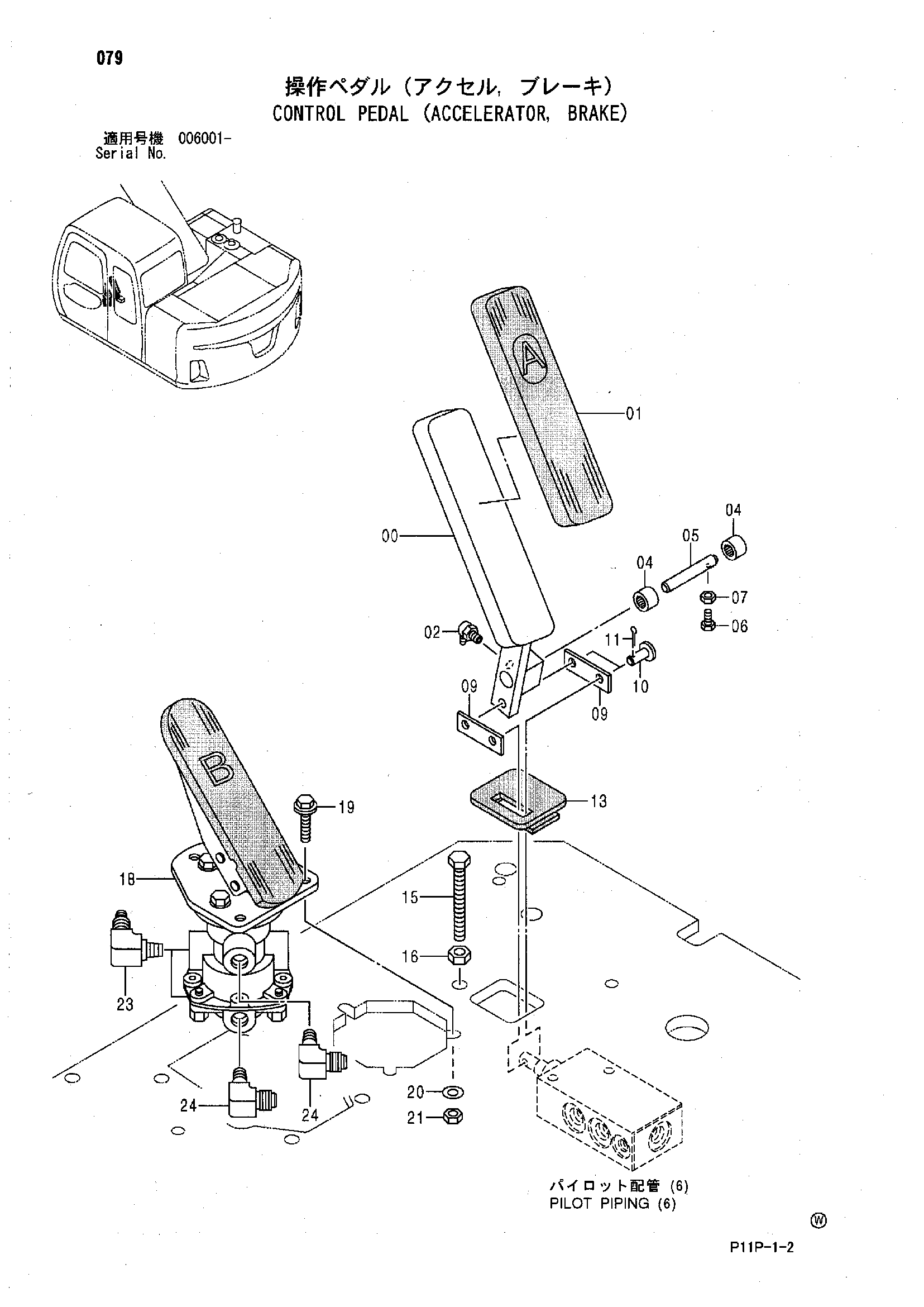

Заводская схема «Управление педаль (аккелератор, тормоз)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051341 | Педаль | 1 |
| 01 | 4262540 | Крышка | 1 |
| 02 | J75581 | Пресс-маслёнка | 1 |
| 04 | 4180358 | Игольчатый подшипник | 2 |
| 05 | 4181777 | Палец | 1 |
| 06 | J900620 | Болт | 1 |
| 07 | M500605 | Гайка | 1 |
| 09 | 4277014 | Тяга | 2 |
| 10 | A740821 | Палец | 2 |
| 11 | A762016 | Шплинт | 2 |
| 13 | 4277015 | Резиновая втулка | 1 |
| 15 | M261080 | Болт | 1 |
| 16 | J950010 | Гайка | 1 |
| 18 | 4413374 | Тормозной клапан | 1 |
| 19 | J271035 | Болт с шайбой | 3 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A590110 | Плоская шайба | 3 |
| 21 | J950010 | Гайка | 3 |
| 23 | 4224412 | Угловой штуцер | 2 |
| 24 | 4182734 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
