Подвеска трубопроводы (водило)(3) — HITACHI ZX125W

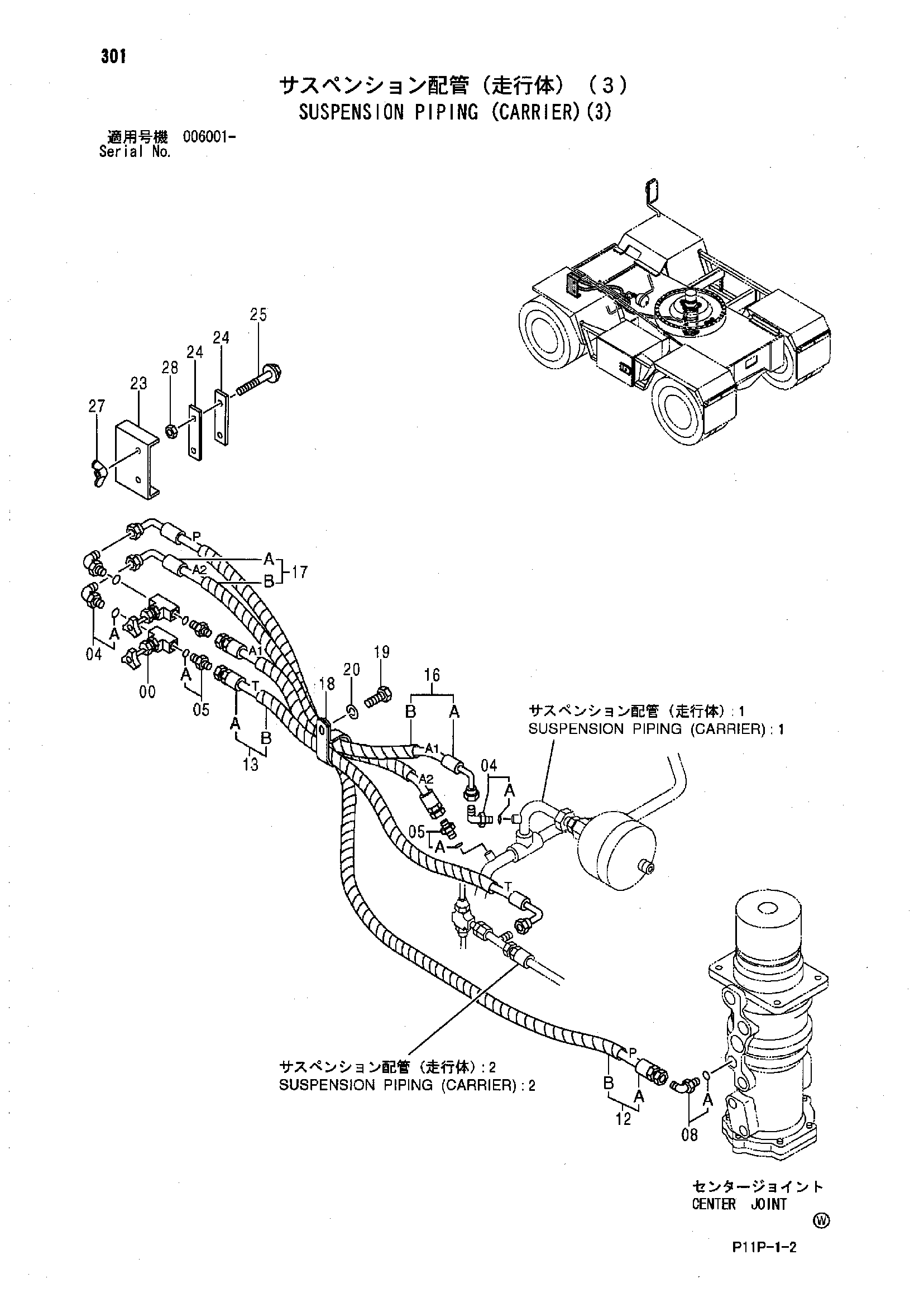

Заводская схема «Подвеска трубопроводы (водило)(3)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430331 | Запорный клапан | 2 |
| 04 | A852323 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9186495 | Шланг в сборе | 1 |
| 12A | 4430632 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 13 | 9186498 | Шланг в сборе | 1 |
| 13A | 4431163 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 16 | 9186496 | Шланг в сборе | 1 |
| 16A | 4430633 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
| 17 | 9186497 | Шланг в сборе | 1 |
| 17A | 4430634 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 1 |
| 18 | 4190291 | Зажим | 1 |
| 19 | J901016 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 23 | 4431835 | Крышка | 1 |
| 24 | 4431838 | Кронштейн | 2 |
| 25 | J260865 | Болт с шайбой | 2 |
| 25A | J900865 | Болт | 1 |
| 25B | A590108 | Шайба | 1 |
| 27 | M570008 | Гайка винг | 2 |
| 28 | J950008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
