Напорные трубопроводы — HITACHI ZX125W

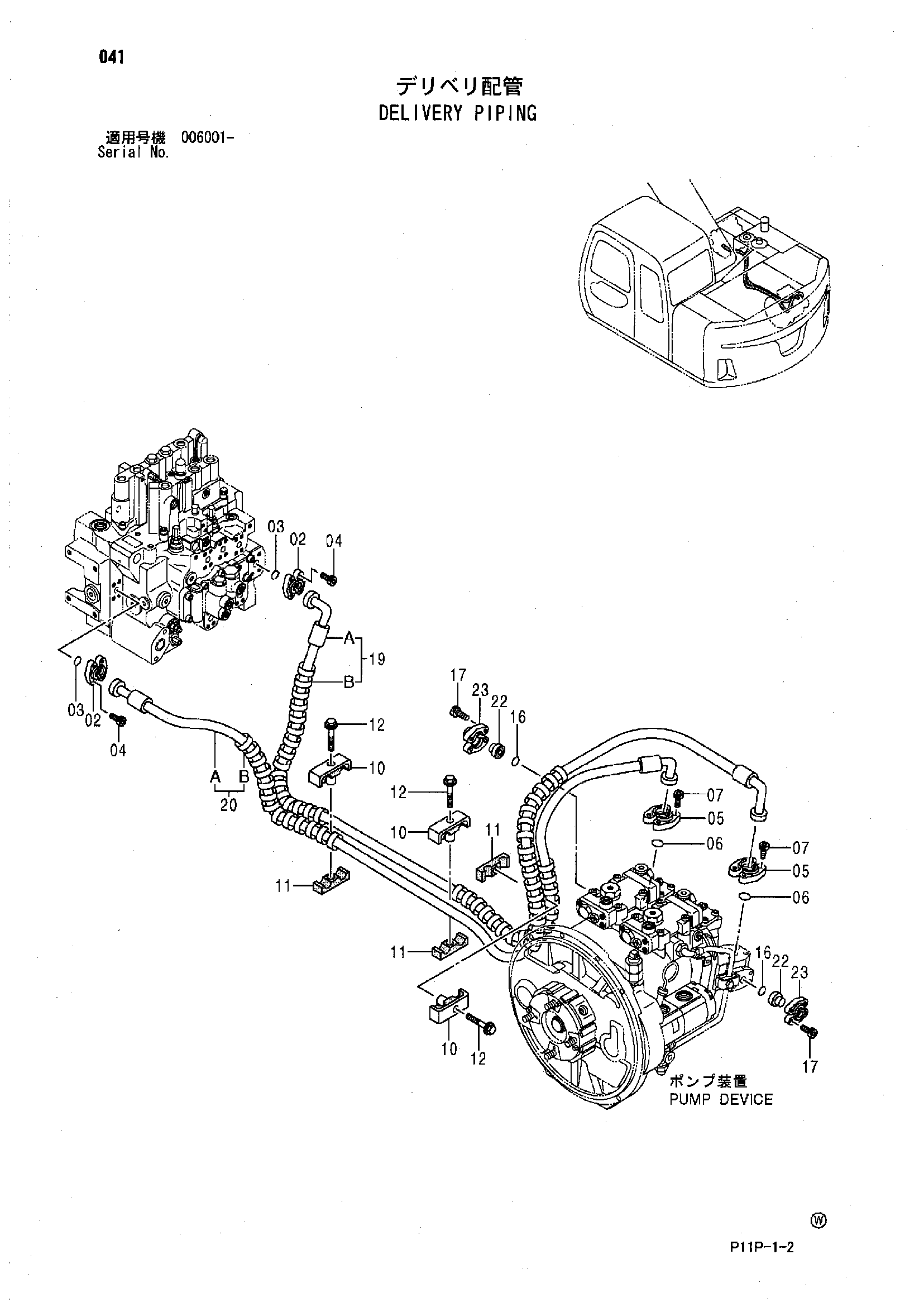

Заводская схема «Напорные трубопроводы» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4506459 | Разъёмный фланец | 4 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | J781035 | Болт с внутренним шестигранником | 8 |
| 05 | 4085560 | Разъёмный фланец | 4 |
| 06 | 966993 | Уплотнительное кольцо | 2 |
| 07 | J781240 | Болт с внутренним шестигранником | 8 |
| 10 | 4285723 | Хомут трубки | 3 |
| 11 | 4285722 | Резиновая прокладка | 3 |
| 12 | J271275 | Болт с шайбой | 3 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 16 | 971489 | Уплотнительное кольцо | 2 |
| 17 | J781035 | Болт с внутренним шестигранником | 8 |
| 19 | 9184551 | Шланг в сборе | 1 |
| 19A | 4413940 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 2 |
| 20 | 9184552 | Шланг в сборе | 1 |
| 20A | 4413923 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 22 | 4423181 | Пробка | 2 |
| 23 | 4506459 | Разъёмный фланец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
