Пилотные гидролинии (поток производительность селектор) — HITACHI ZX125W

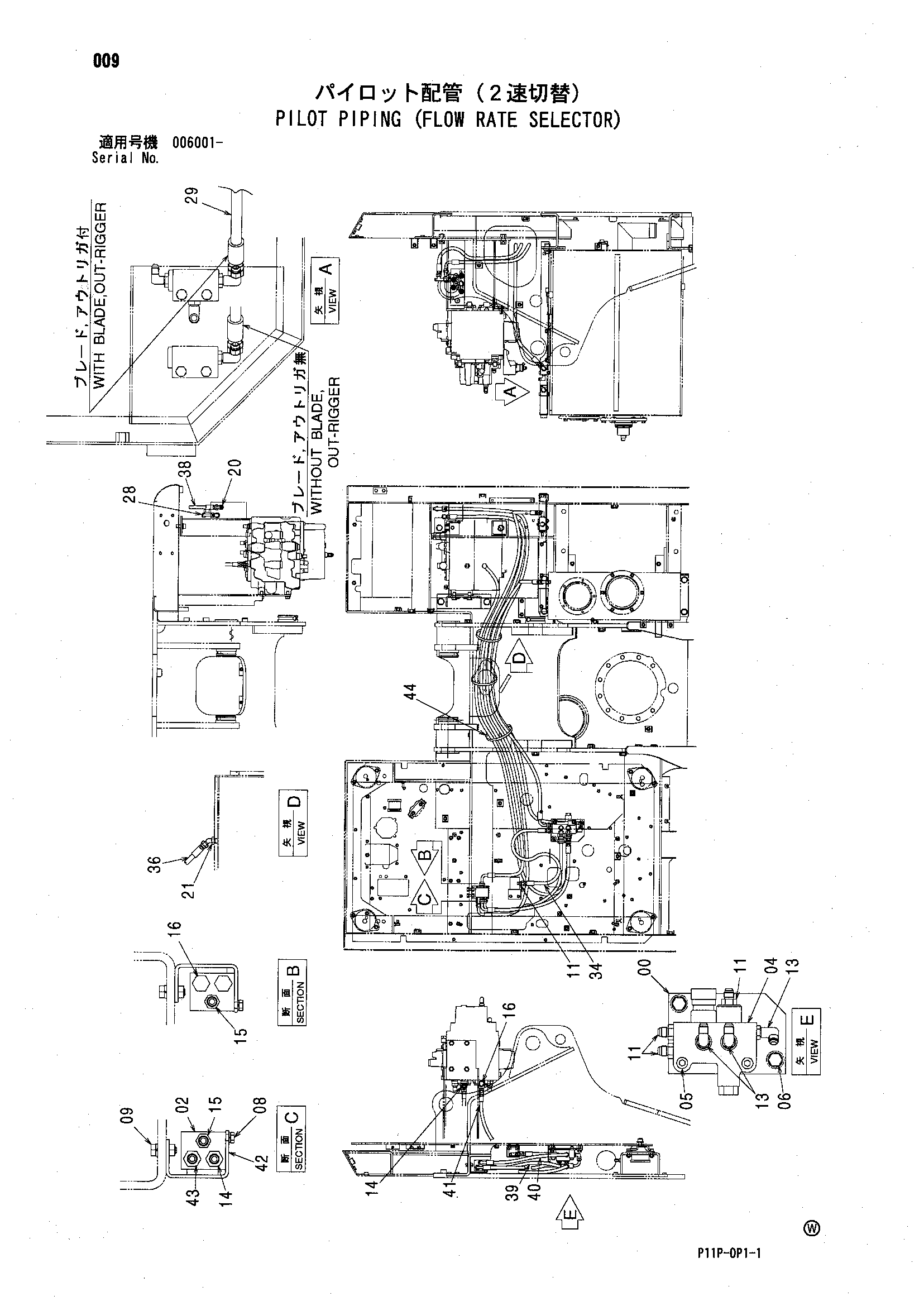

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752850 | Кронштейн | 1 |
| 02 | 4330230 | Челночный клапан | 1 |
| 04 | 9218222 | Электромагнитный клапан | 1 |
| 05 | J781060 | Болт с внутренним шестигранником | 2 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4200467 | Адаптер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4429243 | Угловой штуцер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4246672 | Соединительный штуцер | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4421358 | Шланг | 1 |
| 29 | 4375676 | Шланг | 1 |
| 34 | 4429443 | Шланг | 1 |
| 36 | 4406237 | Шланг | 1 |
| 38 | 4432642 | Шланг | 1 |
| 39 | 4432643 | Шланг | 1 |
| 40 | 4432644 | Шланг | 1 |
| 41 | 4432645 | Шланг | 1 |
| 42 | 8078882 | Кронштейн | 1 |
| 43 | 4276965 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
