Электромагнитный клапан — HITACHI ZX125W

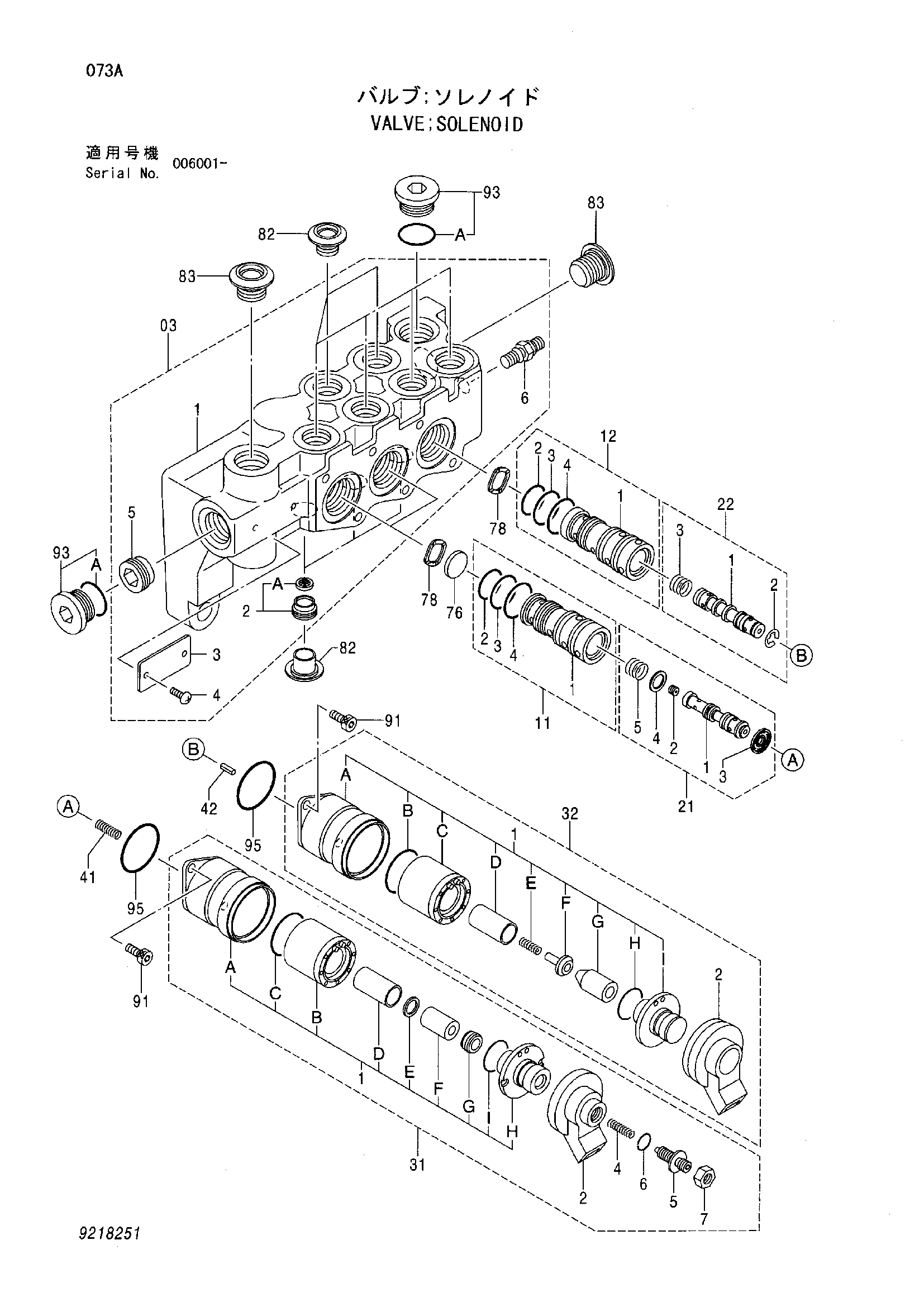

Заводская схема «Электромагнитный клапан» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218251 | Электромагнитный клапан | 1 | |
| 03 | 9229153 | Корпус | 1 |
| 03-1 | 1031483 | Корпус | 1 |
| 03-2 | 9228786 | Пробка | 3 |
| 03-2 | 9760484 | Фильтр | 1 |
| 03-3 | 3096811 | Информационная табличка | 1 |
| 03-4 | M491832 | Приводной винт | 2 |
| 03-5 | 9760590 | Пробка | 1 |
| 03-6 | 3095884 | Пробка | 1 |
| 11 | 9228780 | Втулка | 2 |
| 11-1 | 2049821 | Втулка | 1 |
| 11-2 | 4185600 | Уплотнительное кольцо | 1 |
| 11-3 | 4484118 | Уплотнительное кольцо | 1 |
| 11-4 | 4484116 | Уплотнительное кольцо | 1 |
| 12 | 9228784 | Втулка | 1 |
| 12-1 | 2049824 | Втулка | 1 |
| 12-2 | 4185600 | Уплотнительное кольцо | 1 |
| 12-3 | 4484118 | Уплотнительное кольцо | 1 |
| 12-4 | 4484116 | Уплотнительное кольцо | 1 |
| 21 | 9228873 | Золотник | 2 |
| 21-1 | 3099101 | Золотник | 1 |
| 21-2 | 4600228 | Дроссель | 1 |
| 21-3 | 3096592 | Диапхрагм | 1 |
| 21-4 | 4603165 | Шайба | 1 |
| 21-5 | 4600235 | Пружина | 1 |
| 22 | 9228785 | Золотник | 1 |
| 22-1 | 3098796 | Золотник | 1 |
| 22-2 | 4453198 | Стопорное кольцо | 1 |
| 22-3 | 4600896 | Пружина сжатия | 1 |
| 31 | 9229178 | Соленоид | 2 |
| 31-1 | 9229177 | Соленоид | 1 |
| 31-1 | 2049875 | Корпус | 1 |
| 31-1 | 7044685 | Коил | 1 |
| 31-1 | 4600232 | Уплотнительное кольцо | 1 |
| 31-1 | 4600234 | Трубка | 1 |
| 31-1 | 4603182 | Спекер | 1 |
| 31-1 | 4601520 | Плунжер | 1 |
| 31-1 | 3098150 | Кольцо | 1 |
| 31-1 | 2049289 | Капсуле | 1 |
| 31-1 | 4600233 | Уплотнительное кольцо | 1 |
| 31-2 | 3097759 | Разъём | 1 |
| 31-4 | 4601047 | Пружина сжатия | 1 |
| 31-5 | 3098151 | Винт | 1 |
| 31-6 | 4489717 | Уплотнительное кольцо | 1 |
| 31-7 | 4489924 | Гайка | 1 |
| 32 | 9229407 | Соленоид | 1 |
| 32-1 | 9229406 | Соленоид | 1 |
| 32-1 | 2049240 | Корпус | 1 |
| 32-1 | 4600232 | Уплотнительное кольцо | 1 |
| 32-1 | 7044686 | Коил | 1 |
| 32-1 | 4600234 | Трубка | 1 |
| 32-1 | 4600897 | Пружина сжатия | 1 |
| 32-1 | 4488306 | Седло пружины | 1 |
| 32-1 | 3096332 | Плунжер | 1 |
| 32-1 | 4600233 | Уплотнительное кольцо | 1 |
| 32-1 | 2049551 | Капсуле | 1 |
| 32-2 | 3097759 | Разъём | 1 |
| 41 | 4601048 | Пружина сжатия | 2 |
| 42 | 4600895 | Шток | 1 |
| 76 | 4604450 | Пластина | 2 |
| 78 | 4489678 | Шайба | 3 |
| 82 | 3095882 | Пробка | 9 |
| 83 | 3094771 | Пробка | 2 |
| 91 | M340513 | Болт с внутренним шестигранником | 6 |
| 93 | 9221141 | Пробка | 2 |
| 93A | 4509180 | Уплотнительное кольцо | 1 |
| 95 | 4484114 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
