Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX125W

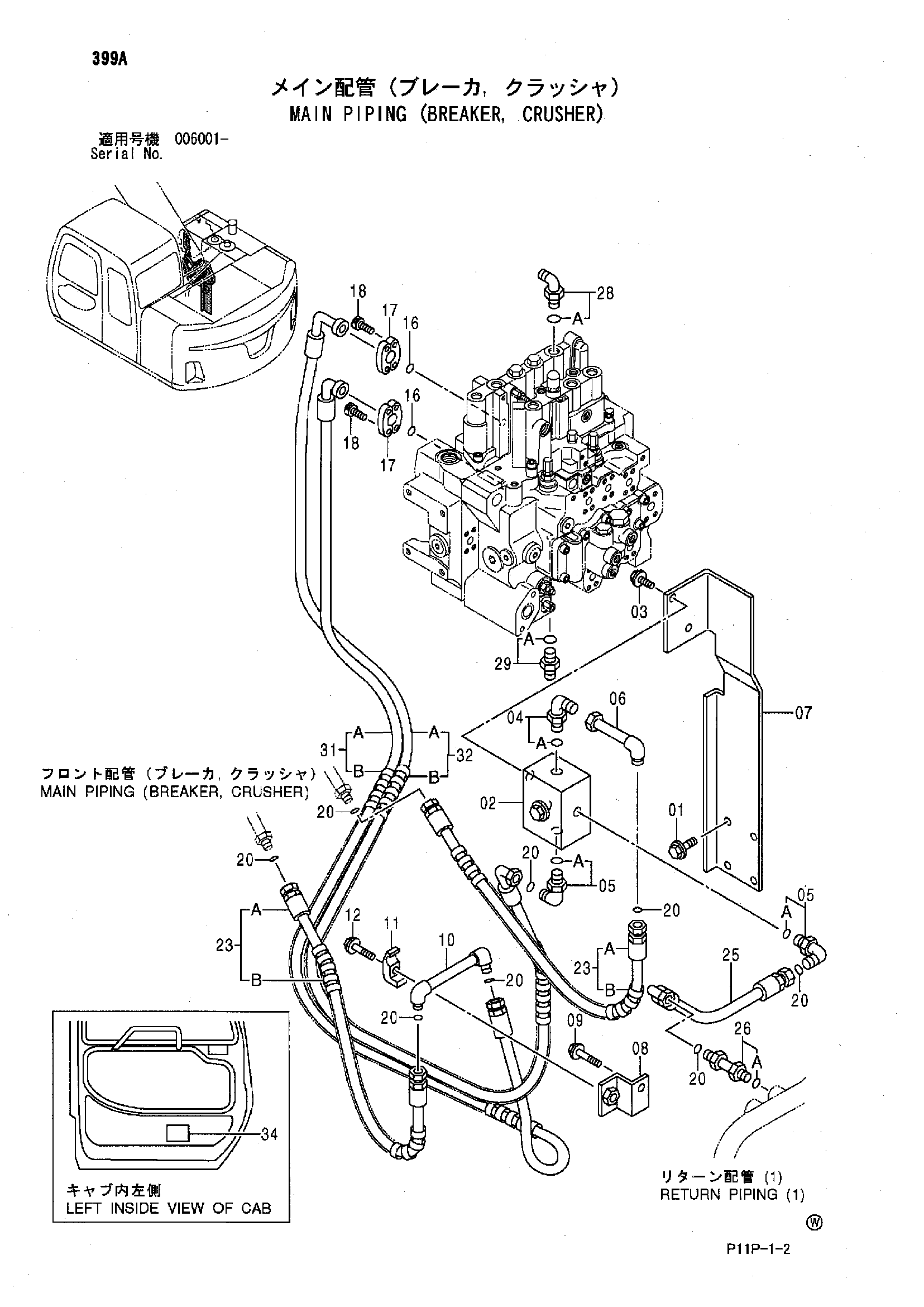

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4349920 | Клапан селектор | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4198799 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4202113 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 9752847 | Трубка | 1 |
| 07 | 3087800 | Кронштейн | 1 |
| 08 | 9752431 | Кронштейн | 1 |
| 09 | J271265 | Болт с шайбой | 1 |
| 09A | J901265 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 9752848 | Трубка | 1 |
| 11 | 4190126 | Хомут трубки | 1 |
| 12 | J271255 | Болт с шайбой | 1 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 16 | 971489 | Уплотнительное кольцо | 2 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | J781030 | Болт с внутренним шестигранником | 8 |
| 20 | 4187308 | Уплотнительное кольцо | 8 |
| 23 | 9185593 | Шланг в сборе | 2 |
| 23A | 4254435 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 1 |
| 25 | 4320234 | Шланг | 1 |
| 26 | 4189539 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4208913 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200466 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9185591 | Шланг в сборе | 1 |
| 31A | 4421350 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 2 |
| 32 | 9185592 | Шланг в сборе | 1 |
| 32A | 4421352 | Шланг | 1 |
| 32B | 4327294 | Защитный кожух | 2 |
| 34 | 4245076 | Информационная табличка | 1 |
| 34 | 4245758 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
