Пилотные гидролинии (аутригер)(2) — HITACHI ZX125W

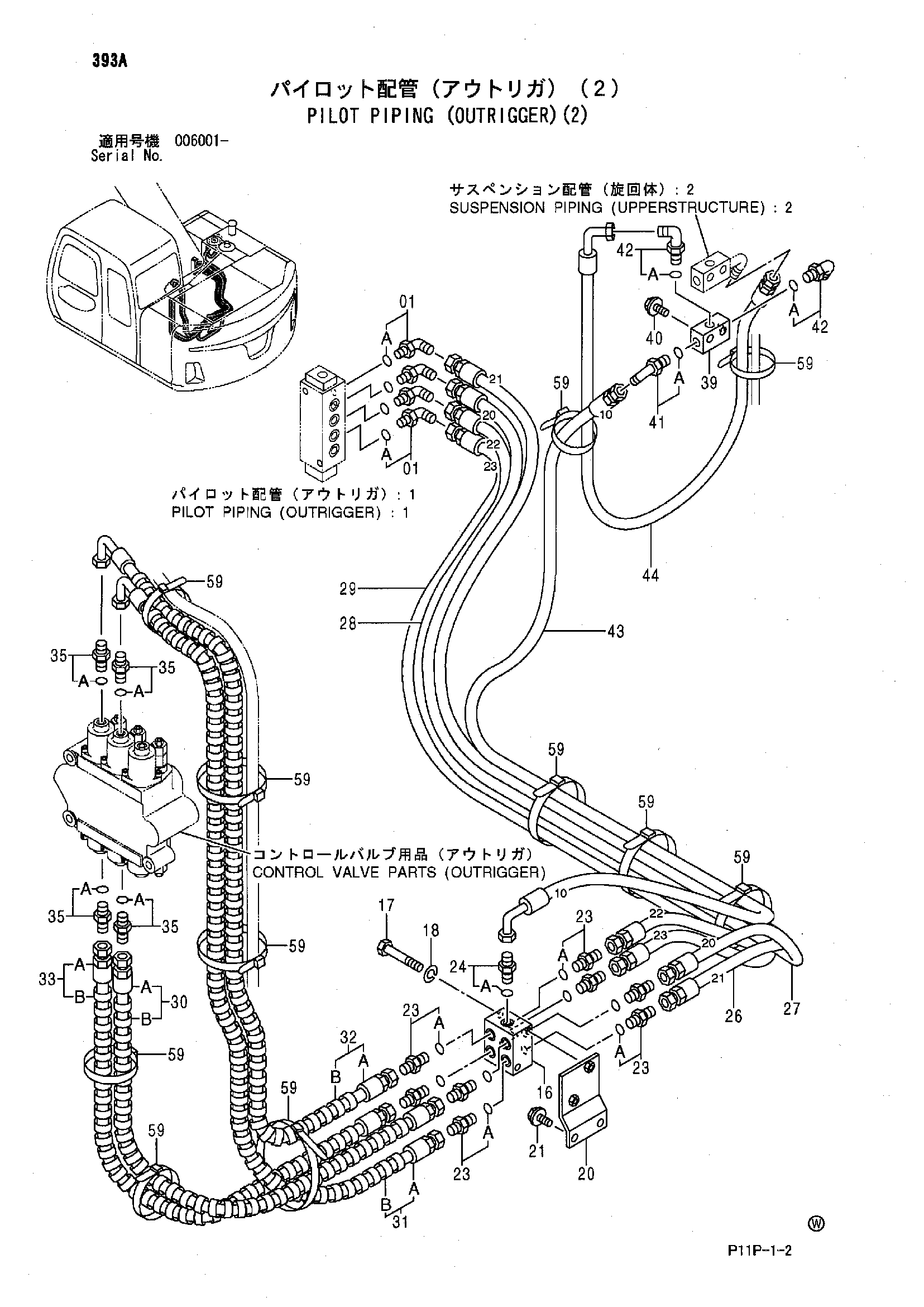

Заводская схема «Пилотные гидролинии (аутригер)(2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4254612 | Челночный клапан | 1 |
| 17 | J900890 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 20 | 9752183 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | A852132 | Адаптер | 8 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4280155 | Адаптер | 1 |
| 24A | 4506408 | Уплотнительное кольцо | 1 |
| 26 | 4416104 | Шланг | 1 |
| 27 | 4416105 | Шланг | 1 |
| 28 | 4416106 | Шланг | 1 |
| 29 | 4416107 | Шланг | 1 |
| 30 | 9185237 | Шланг в сборе | 1 |
| 30A | 4416093 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 9185238 | Шланг в сборе | 1 |
| 31A | 4416094 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 9185239 | Шланг в сборе | 1 |
| 32A | 4416095 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9185240 | Шланг в сборе | 1 |
| 33A | 4416096 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 35 | A852132 | Адаптер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4203447 | Челночный клапан | 1 |
| 40 | J260850 | Болт с шайбой | 2 |
| 40A | J900850 | Болт | 1 |
| 40B | A590108 | Шайба | 1 |
| 41 | A852322 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852323 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4416109 | Шланг | 1 |
| 44 | 4282194 | Шланг | 1 |
| 59 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
