052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZX125W

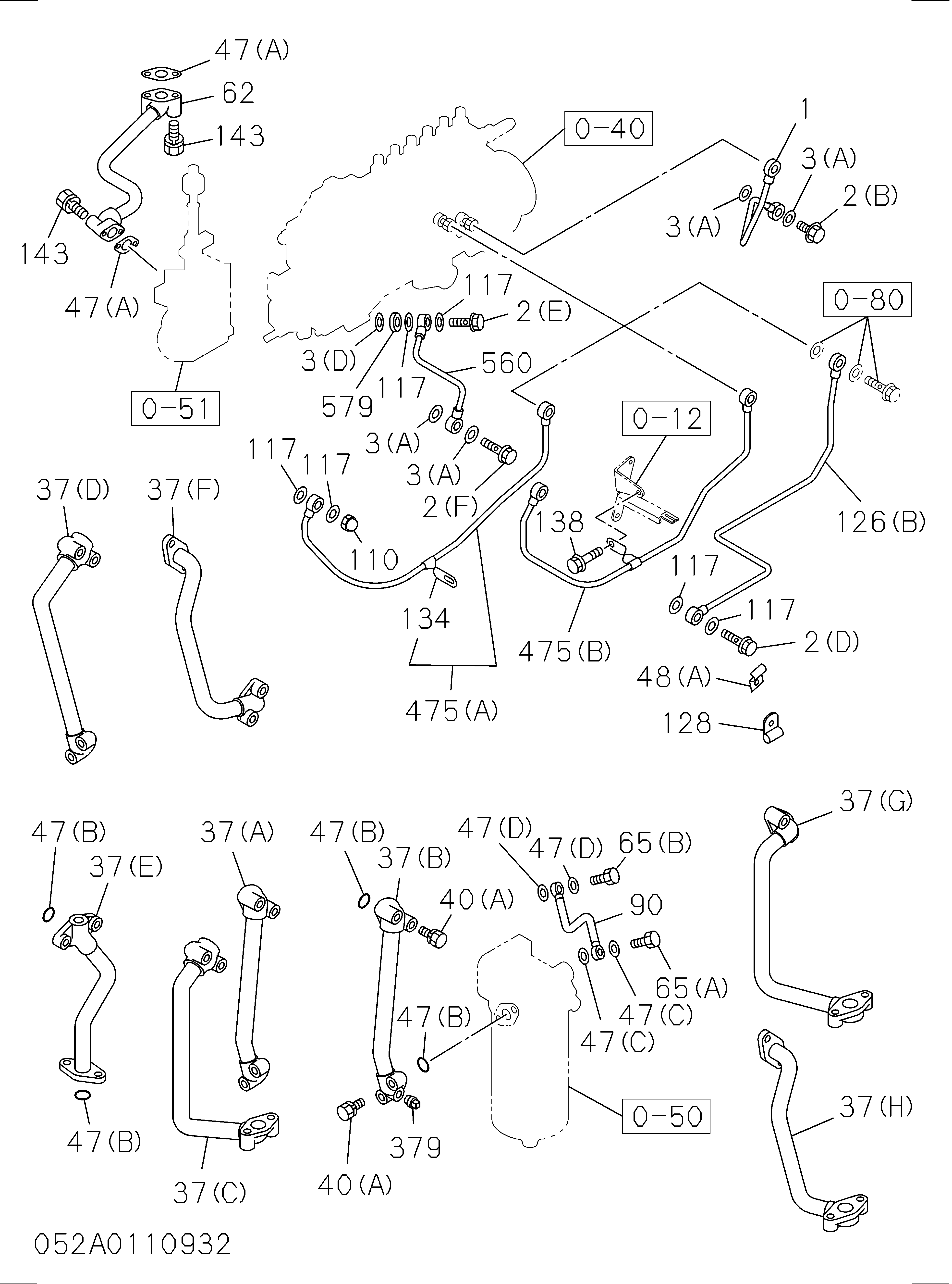

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1133117650 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 001 | 1133117650 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 8972225710 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(D) | 8973722380 | Болт проушина, масляный трубка | 2 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714120 | Прокладка проушина болт, масляный трубка | 2 |
| 037(A) | 5133111190 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0286808400 | Болт масляный трубка | 4 |
| 040(A) | 0286508400 | Болт масляный трубка | 4 |
| 040(B) | 0280808500 | Болт масляный трубка | 2 |
| 040(B) | 0280508500 | Болт масляный трубка | 2 |
| 040(D) | 0280808220 | Болт масляный трубка | 2 |
| 044 | 0280808120 | Болт зажим, масляный трубка | 1 |
| 044 | 0280508120 | Болт зажим, масляный трубка | 1 |
| 047(A) | 9099211880 | Прокладка масляный трубка | 2 |
| 047(B) | 1096234620 | Прокладка масляный трубка | 2 |
| 048(A) | 1097009600 | Зажим масляный трубка | 4 |
| 048(D) | 5097040541 | Зажим масляный трубка | 1 |
| 062 | 1133115322 | Трубка масляный, насос TO C/BL | 1 |
| 063(B) | 1133138980 | Трубка масляный, турбокомпрессор подающий | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 2 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 2 |
| 126(B) | 1133120140 | Трубка масляный, фильтр TO насос | 1 |
| 143 | 0500408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0505408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 147 | 8943906411 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149(D) | 1133138742 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096370601 | Прокладка масляный трубка TO C/BL | 1 |
| 311 | 0280808160 | Болт трубка крепление | 1 |
| 311 | 0280508160 | Болт трубка крепление | 1 |
| 452(A) | 1133136660 | Трубка масляный, масляный фильтр TO воздушный кмпр | 1 |
| 453 | 9098445760 | Гайка колпачок, воздушный кмпр TO масляный подающий | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
