Пилотные гидролинии (10) — HITACHI ZX125W

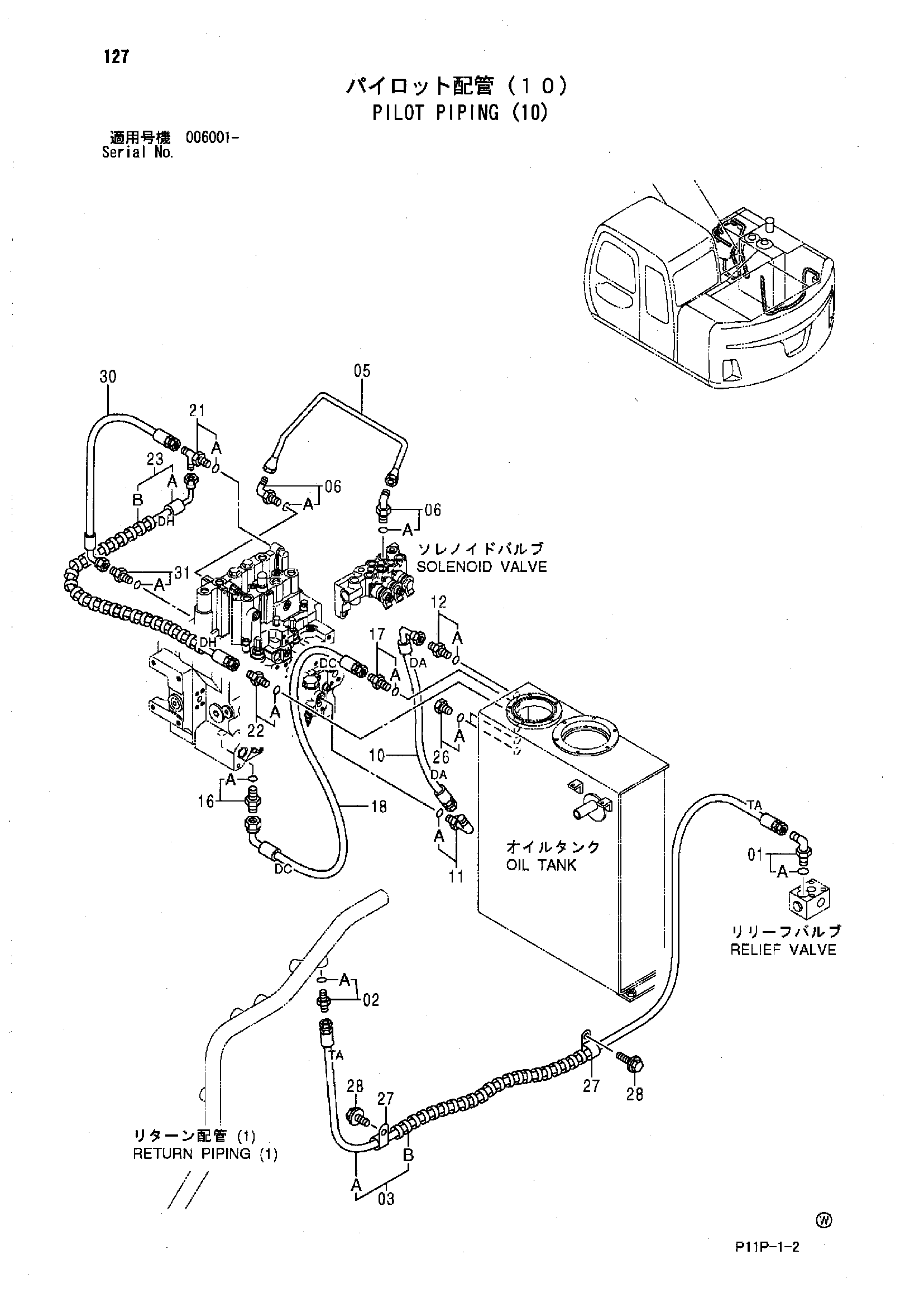

Заводская схема «Пилотные гидролинии (10)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9184635 | Шланг в сборе | 1 |
| 03A | 4426805 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 05 | 4413711 | Трубка | 1 |
| 06 | 4293950 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4369077 | Шланг | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4369079 | Шланг | 1 |
| 21 | 4239712 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9184641 | Шланг в сборе | 1 |
| 23A | 4377928 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 26 | A885003 | Пробка | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4190274 | Зажим | 2 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4332939 | Шланг | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
