Рычаг блокировки (2) — HITACHI ZX125W

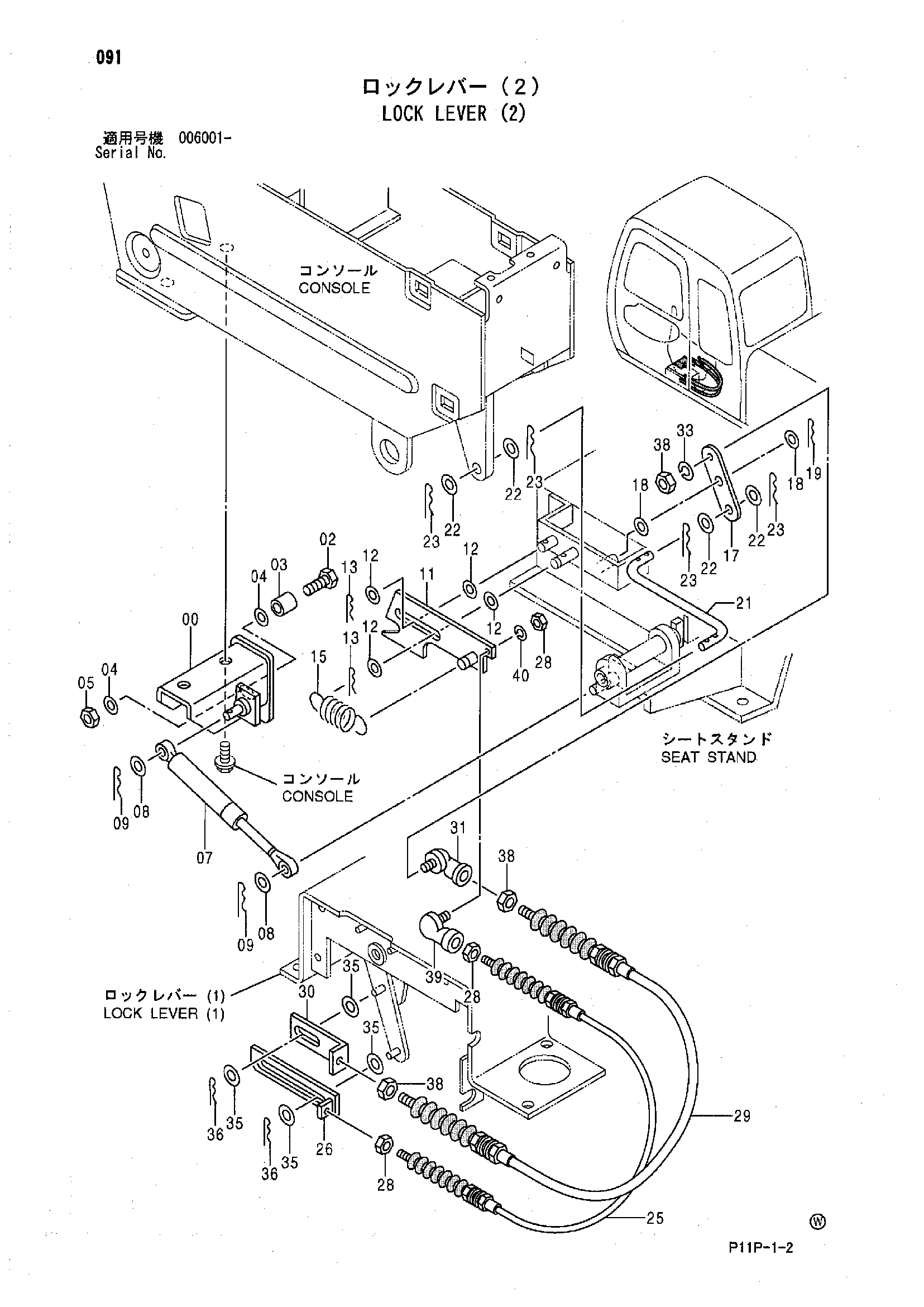

Заводская схема «Рычаг блокировки (2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035651 | Кронштейн | 1 |
| 02 | J901035 | Болт | 1 |
| 03 | 4410975 | Втулка | 1 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | J950010 | Гайка | 1 |
| 07 | 4411023 | Стойка | 1 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4022697 | Стопорный палец | 2 |
| 11 | 8074406 | Замок | 1 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | 4022699 | Стопорный палец | 2 |
| 15 | 4404672 | Пружина растяжения | 1 |
| 17 | 4410969 | Тяга | 1 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | 4022698 | Стопорный палец | 1 |
| 21 | 4410971 | Стойка | 1 |
| 22 | A590110 | Плоская шайба | 4 |
| 23 | 4022698 | Стопорный палец | 4 |
| 25 | 4411020 | Трос управления | 1 |
| 26 | 9751582 | Концевой шток | 1 |
| 28 | M500504 | Гайка | 3 |
| 29 | 4411022 | Трос управления | 1 |
| 30 | 9751585 | Концевой шток | 1 |
| 31 | 4056017 | Шарнир | 1 |
| 33 | A590906 | Пружинная шайба | 1 |
| 35 | A590108 | Плоская шайба | 4 |
| 36 | 4022697 | Стопорный палец | 2 |
| 38 | M500605 | Гайка | 3 |
| 39 | 4056016 | Шарнир | 1 |
| 40 | A590905 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
