Гидролинии рабочего оборудования (смещаемый стрела)(3) — HITACHI ZX125W

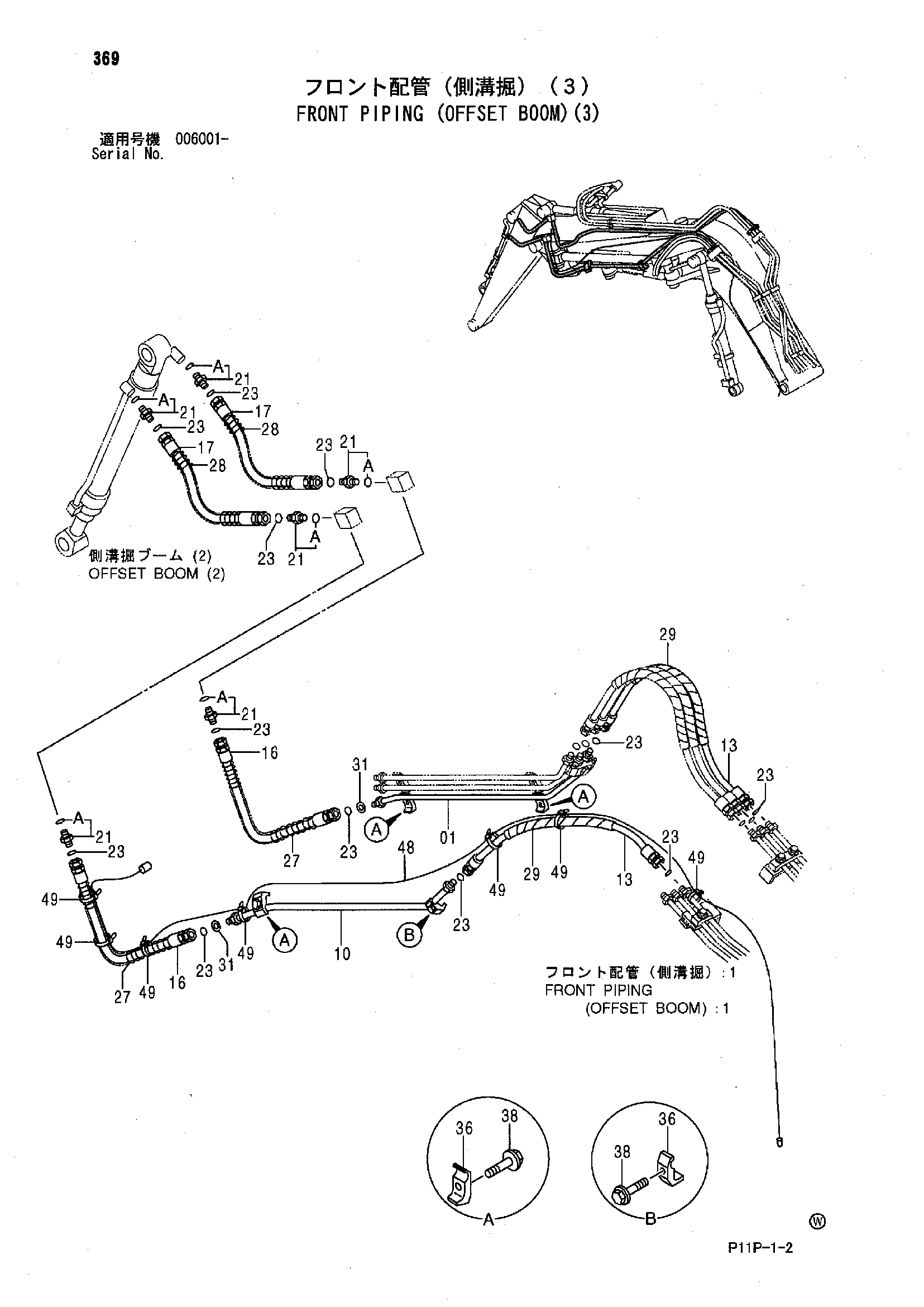

Заводская схема «Гидролинии рабочего оборудования (смещаемый стрела)(3)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053192 | Трубка | 1 |
| 10 | 8053193 | Трубка | 1 |
| 13 | 4260263 | Шланг | 2 |
| 16 | 4250056 | Шланг | 2 |
| 17 | 4285799 | Шланг | 2 |
| 21 | 4189602 | Адаптер | 6 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 12 |
| 27 | 4053606 | Защита шланга | 2 |
| 28 | 4053608 | Защита шланга | 2 |
| 29 | 4327294 | Защитный кожух | 4 |
| 31 | 4073051 | Шайба | 2 |
| 36 | 4190125 | Хомут трубки | 4 |
| 38 | J271245 | Болт с шайбой | 4 |
| 38A | J901245 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 48 | 4293141 | Жгут проводов | 1 |
| 49 | 4055311 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
