Удерживающий клапан (стрела) — HITACHI ZX125W

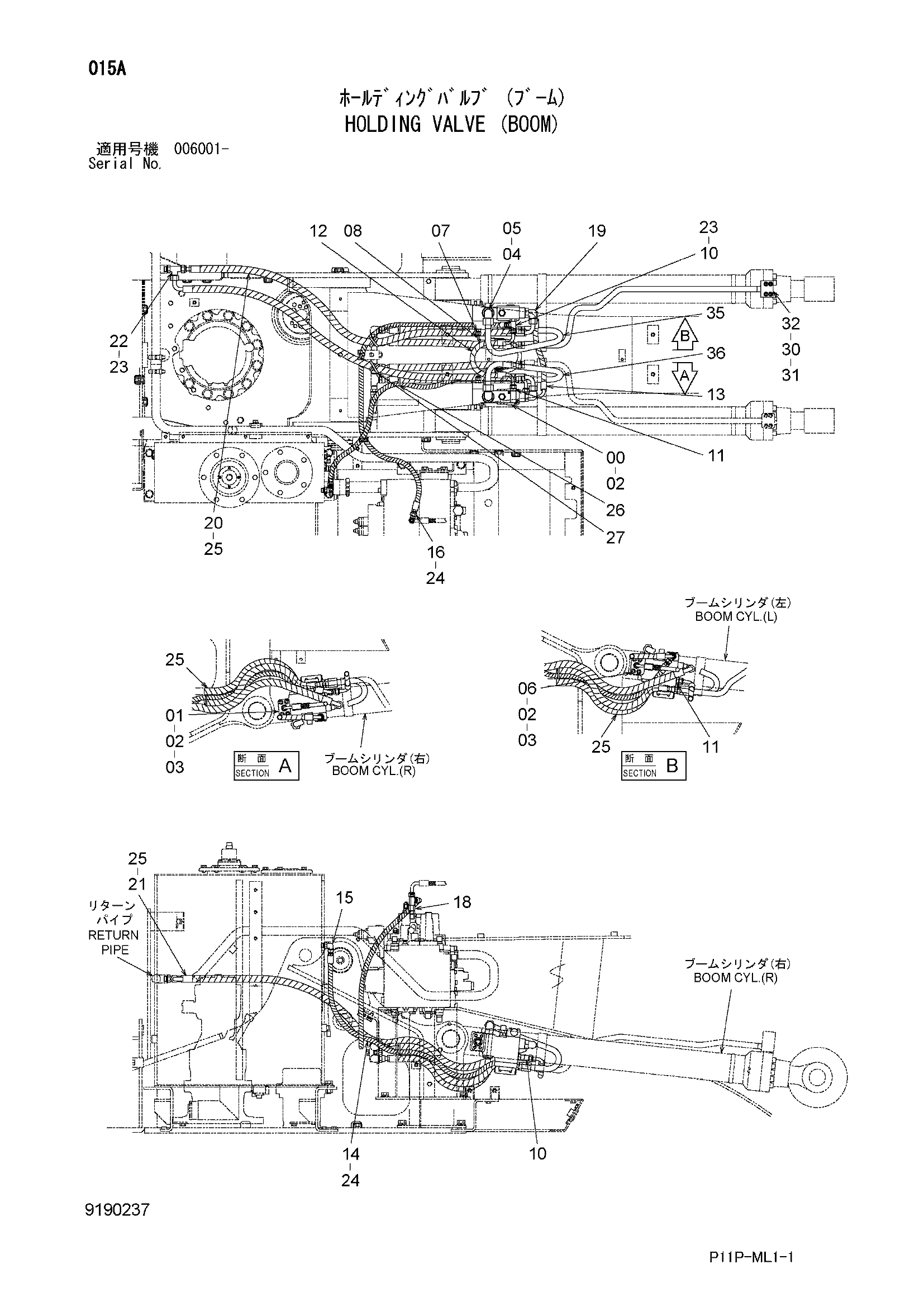

Заводская схема «Удерживающий клапан (стрела)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345286 | Удерживающий клапан | 2 |
| 01 | 4293167 | Франге | 1 |
| 02 | A811030 | Уплотнительное кольцо | 4 |
| 03 | M341095 | Болт с внутренним шестигранником | 8 |
| 04 | 4157562 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 3086614 | Фланец | 1 |
| 07 | 4200465 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4326966 | Шланг | 1 |
| 10 | 4205363 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9189575 | Шланг в сборе | 1 |
| 12A | 4295511 | Шланг | 1 |
| 12B | 4133527 | Защитный кожух | 1 |
| 13 | 9189576 | Шланг в сборе | 1 |
| 13A | 4327439 | Шланг | 1 |
| 13B | 4133527 | Защитный кожух | 1 |
| 14 | 4399053 | Шланг | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4398425 | Шланг | 1 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4217341 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4436472 | Шланг | 1 |
| 21 | 4436473 | Шланг | 1 |
| 22 | 4205383 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 24 | 4327293 | Защитный кожух | 7 |
| 25 | 4327294 | Защитный кожух | 12 |
| 26 | 4371049 | Ленточный зажим | 2 |
| 27 | 4055312 | Ленточный зажим | 4 |
| 30 | M340880 | Болт с внутренним шестигранником | 4 |
| 31 | A811025 | Уплотнительное кольцо | 1 |
| 32 | 8080831 | Трубка | 1 |
| 35 | 8080830 | Трубка | 1 |
| 36 | 8080829 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
