Электрооборудование (F) — HITACHI ZX125W

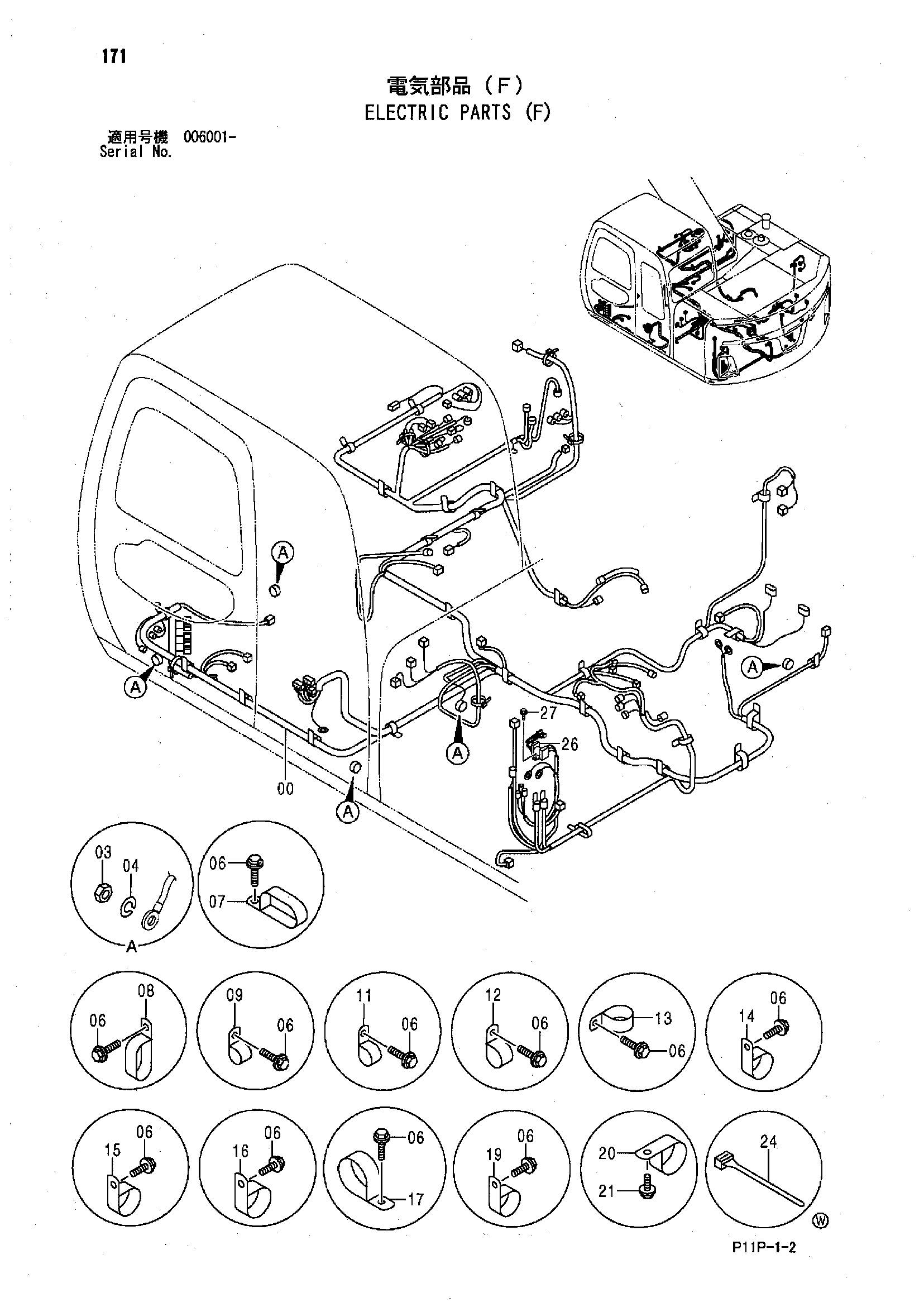

Заводская схема «Электрооборудование (F)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005032 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 5 |
| 04 | A590910 | Пружинная шайба | 5 |
| 06 | J271020 | Болт с шайбой | 27 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4190266 | Зажим | 1 |
| 08 | 4190282 | Зажим | 2 |
| 09 | 4190261 | Зажим | 3 |
| 11 | 4190275 | Зажим | 5 |
| 12 | 4190253 | Зажим | 1 |
| 13 | 4190262 | Зажим | 1 |
| 14 | 4190274 | Зажим | 2 |
| 15 | 4190263 | Зажим | 9 |
| 16 | 4192035 | Зажим | 2 |
| 17 | 4190264 | Зажим | 1 |
| 19 | 4190265 | Зажим | 1 |
| 20 | 4000860 | Зажим трубка | 1 |
| 21 | J260616 | Болт с шайбой | 1 |
| 21A | J900616 | Болт | 1 |
| 21B | A590106 | Шайба | 1 |
| 24 | 4055312 | Ленточный зажим | 7 |
| 26 | 4452158 | Реле | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
