Угол датчик — HITACHI ZX125W

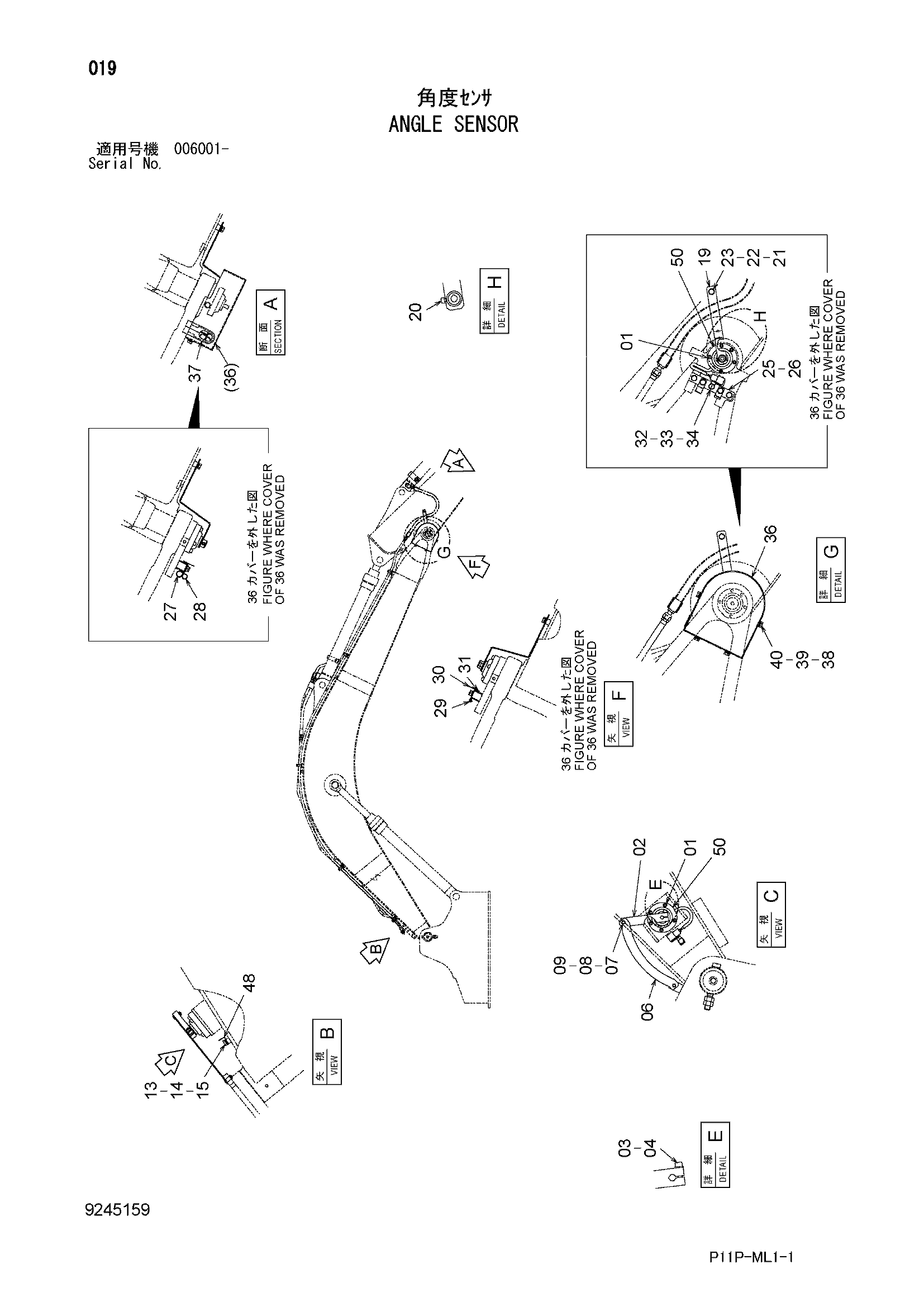

Заводская схема «Угол датчик» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M340836 | Болт с внутренним шестигранником | 10 |
| 02 | 4436470 | Рычаг | 1 |
| 03 | A590908 | Пружинная шайба | 1 |
| 04 | M340830 | Болт с внутренним шестигранником | 1 |
| 06 | 4436469 | Рычаг | 1 |
| 07 | 4326438 | Палец | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4022697 | Стопорный палец | 2 |
| 13 | A590110 | Плоская шайба | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | J901016 | Болт | 1 |
| 19 | 8080063 | Рычаг | 1 |
| 20 | M340613 | Болт с внутренним шестигранником | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | J901020 | Болт | 1 |
| 25 | 4361052 | Кронштейн | 1 |
| 26 | J271055 | Болт с шайбой | 2 |
| 26A | J901055 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4190274 | Зажим | 1 |
| 28 | 4190253 | Зажим | 1 |
| 29 | 4190276 | Зажим | 1 |
| 30 | 4355515 | Кронштейн | 1 |
| 31 | 4257159 | Кронштейн | 1 |
| 32 | A590110 | Плоская шайба | 3 |
| 33 | A590910 | Пружинная шайба | 3 |
| 34 | J901020 | Болт | 3 |
| 36 | 8080062 | Крышка | 1 |
| 37 | 4353561 | Резиновая втулка | 1 |
| 38 | A590110 | Плоская шайба | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | J901020 | Болт | 4 |
| 48 | 4381930 | Кронштейн | 1 |
| 50 | 4406649 | Датчик угла | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
