Основные гидролинии (4) — HITACHI ZX125W

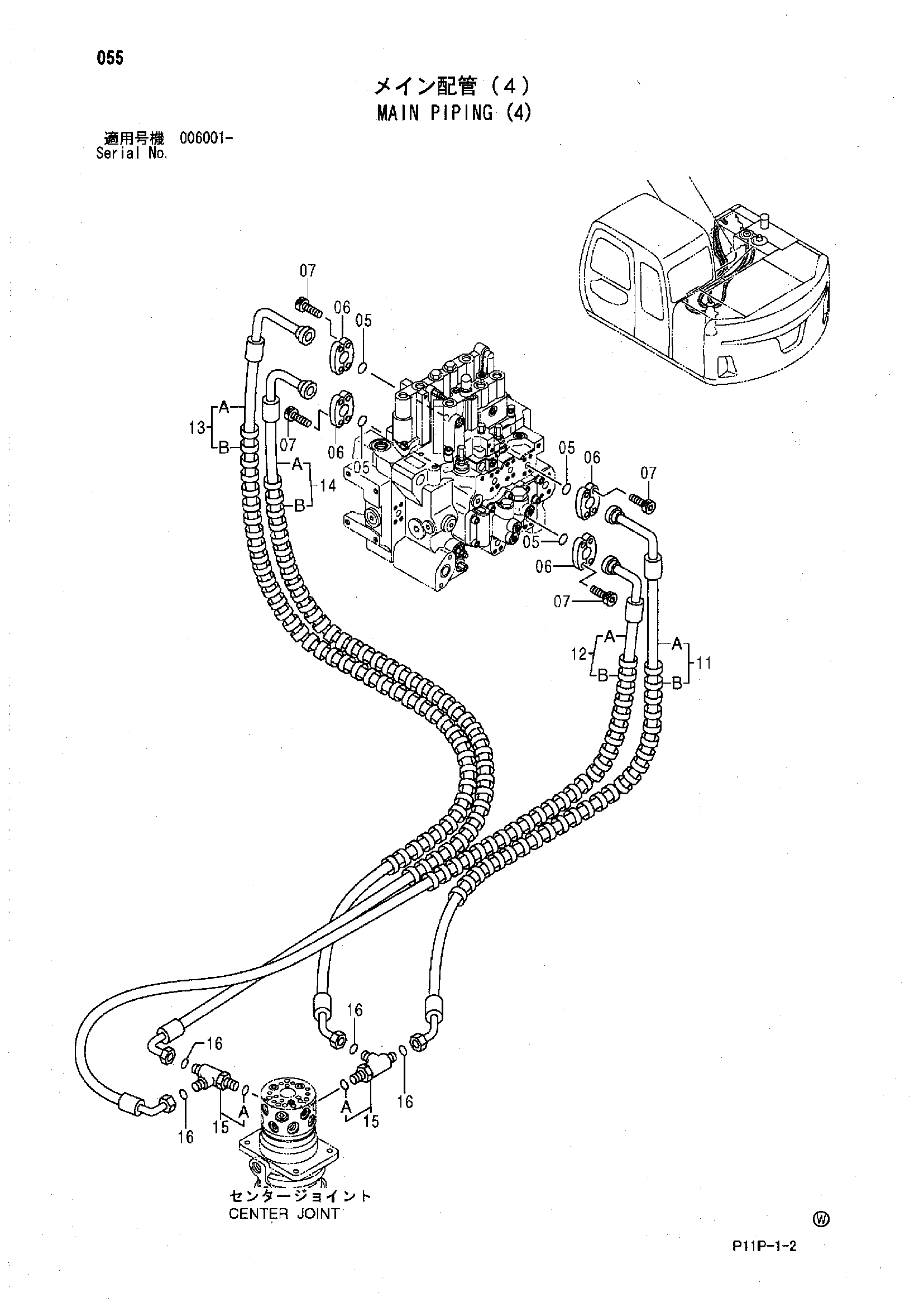

Заводская схема «Основные гидролинии (4)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4510167 | Уплотнительное кольцо | 4 |
| 06 | 4510173 | Разъёмный фланец | 8 |
| 07 | J780825 | Болт с внутренним шестигранником | 16 |
| 11 | 9184695 | Шланг в сборе | 1 |
| 11A | 4424233 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 12 | 9184696 | Шланг в сборе | 1 |
| 12A | 4424234 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9184697 | Шланг в сборе | 1 |
| 13A | 4424235 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9184698 | Шланг в сборе | 1 |
| 14A | 4424236 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 4257724 | Тройник | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
