Вспомогательный гидролинии рабочего оборудования (2) — HITACHI ZX125W

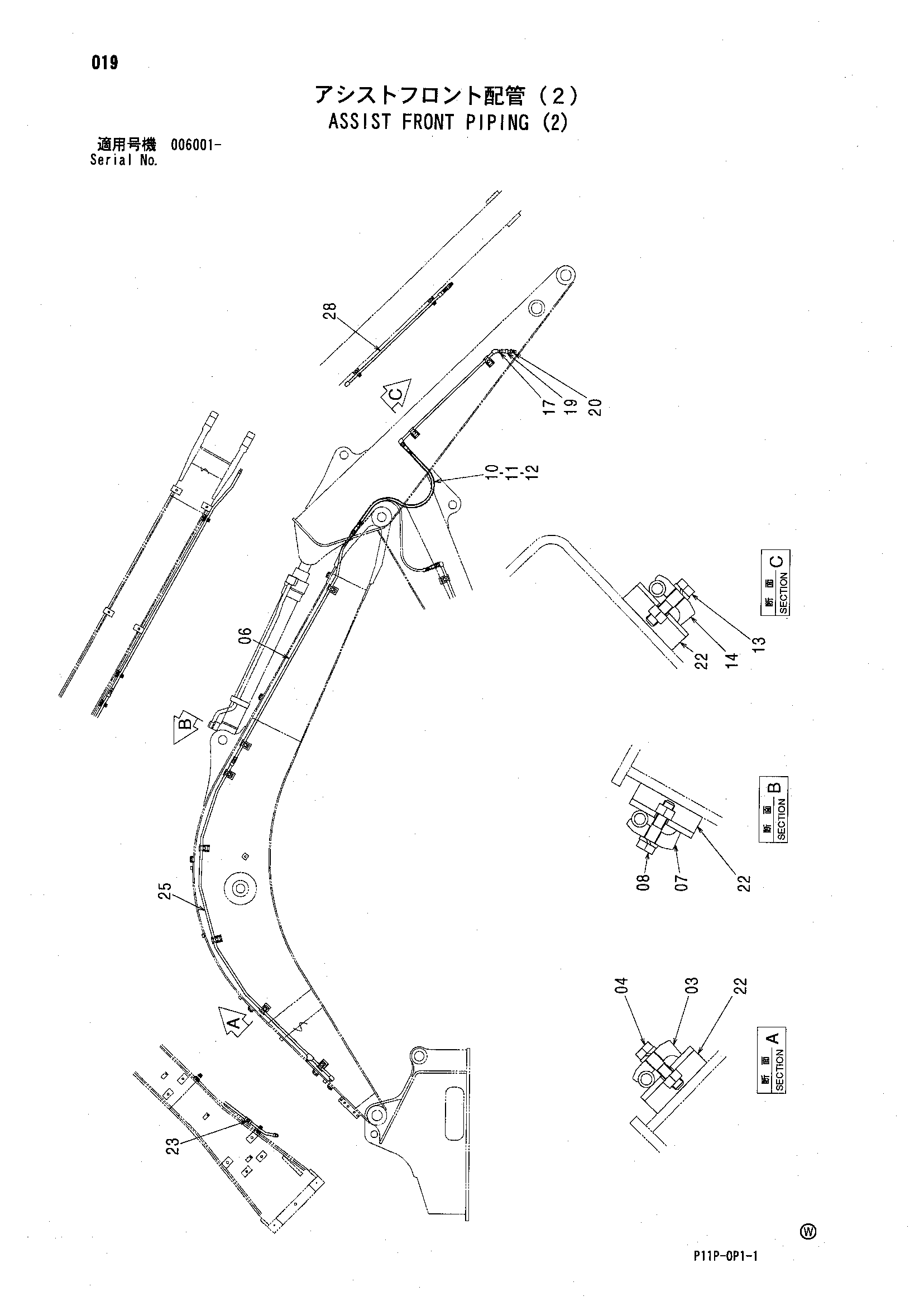

Заводская схема «Вспомогательный гидролинии рабочего оборудования (2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4190124 | Хомут трубки | 5 |
| 04 | J271250 | Болт с шайбой | 5 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 9753701 | Трубка | 1 |
| 07 | 4190124 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4216400 | Шланг | 1 |
| 11 | 4055167 | Защитный кожух | 1 |
| 12 | 4073050 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 17 | 94-1702 | Адаптер | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 19A | 4644532 | Пылезащитный колпачок | 1 |
| 19B | 4644533 | Пылезащитный колпачок | 1 |
| 20 | 94-1302 | Адаптер | 1 |
| 22 | 9749939 | Седло винта | 9 |
| 23 | 94-2023 | Пробка | 1 |
| 25 | 8078954 | Трубка | 1 |
| 28 | 9754747 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
