Воздушный трубопроводы (верхняя платформа)(1-1) — HITACHI ZX125W

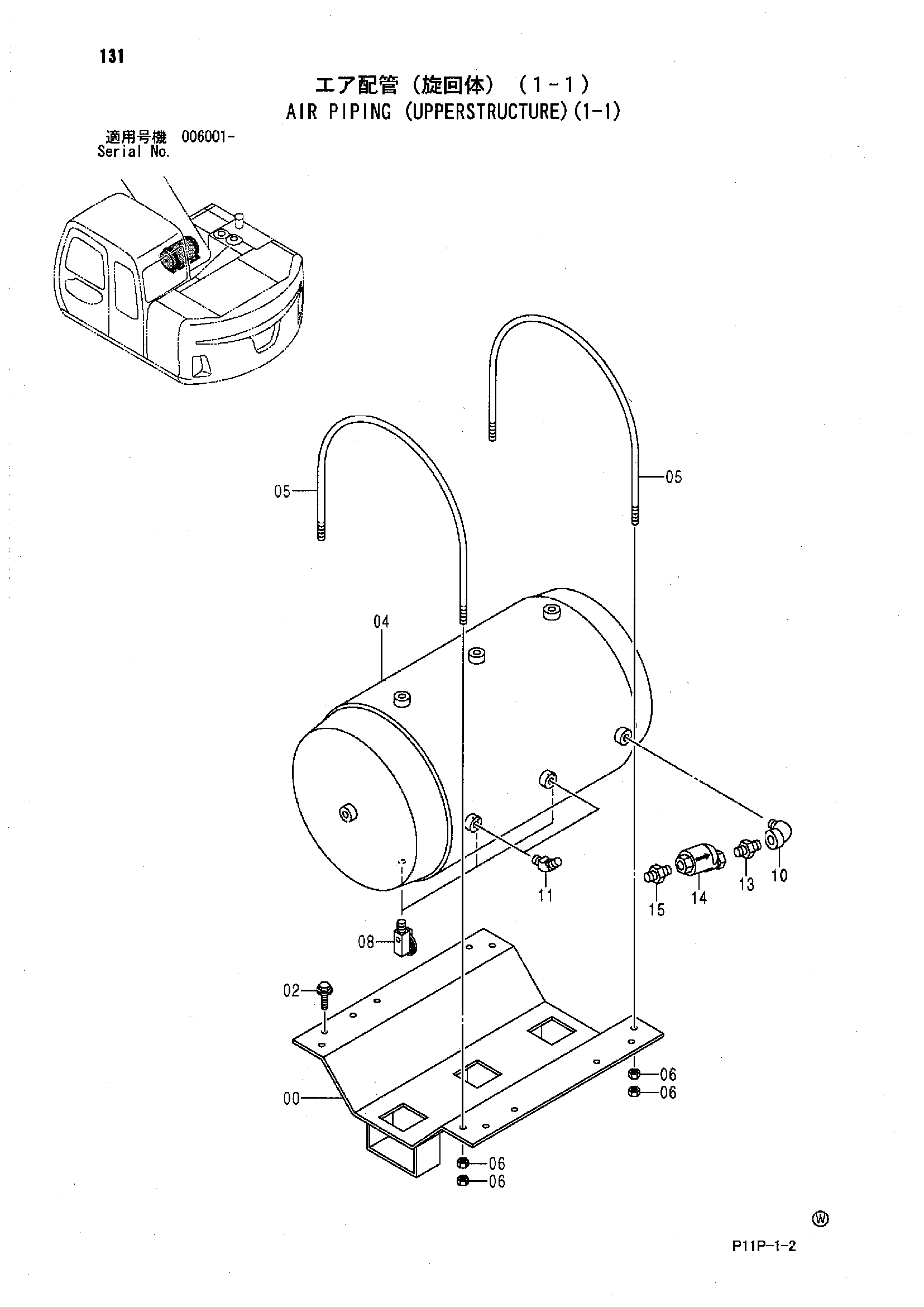

Заводская схема «Воздушный трубопроводы (верхняя платформа)(1-1)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074892 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4413082 | Бак воздушный | 1 |
| 05 | 4413083 | U-образный болт | 2 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4216548 | Клапан дренажный | 3 |
| 10 | 94-0632 | Угловой штуцер | 1 |
| 11 | 4225404 | Угловой штуцер | 2 |
| 13 | 94-1902 | Адаптер | 1 |
| 14 | 986953 | Обратный клапан | 1 |
| 15 | 4215650 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
