Обратные трубопроводы (2) — HITACHI ZX125W

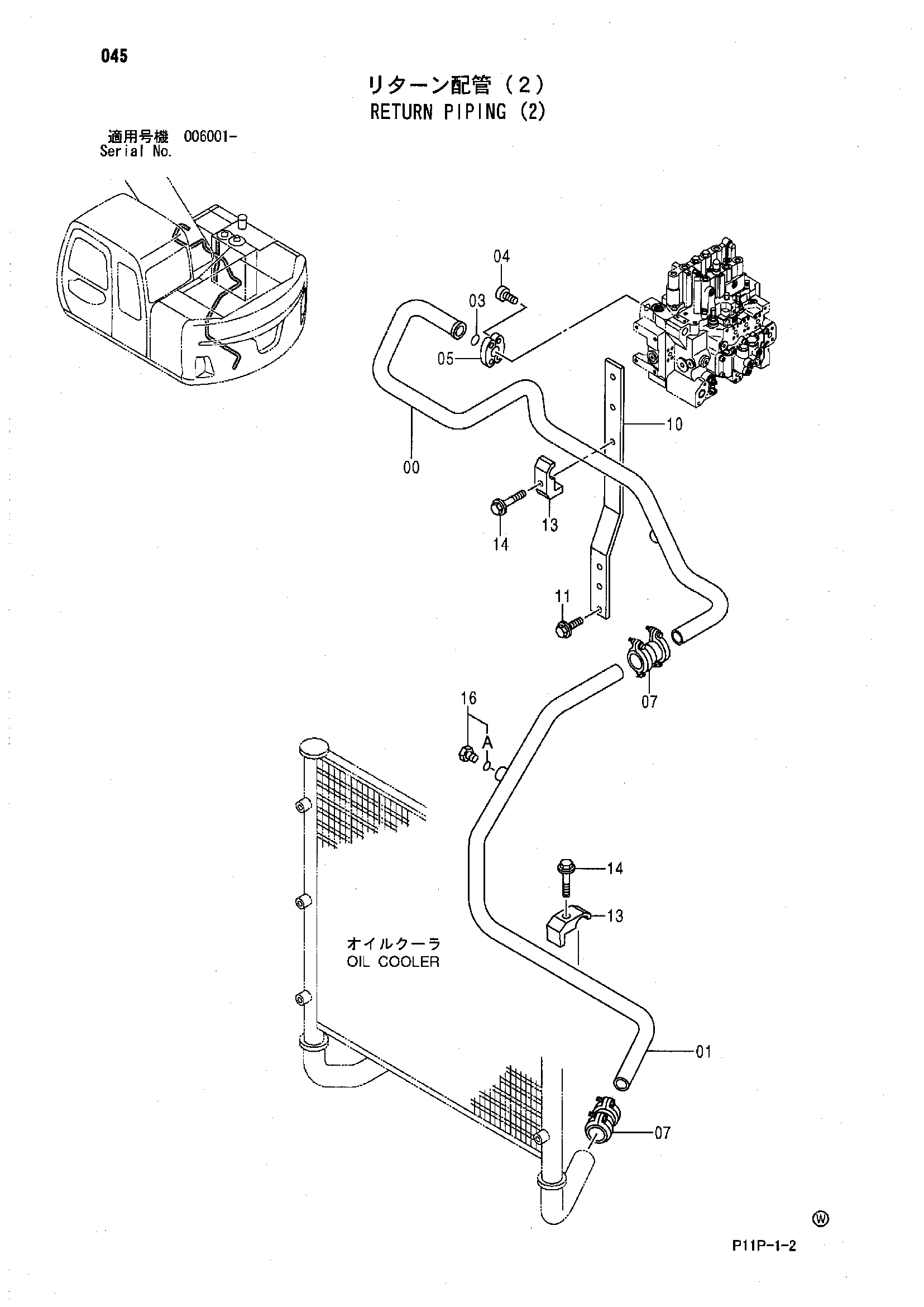

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035874 | Трубка | 1 |
| 01 | 8074881 | Трубка | 1 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 962453 | Разъёмный фланец | 2 |
| 07 | 4071213 | Муфта | 2 |
| 10 | 4412762 | Опора | 1 |
| 11 | J271040 | Болт с шайбой | 2 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J271265 | Болт с шайбой | 2 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4174541 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
