Сиденье стойка — HITACHI ZX125W

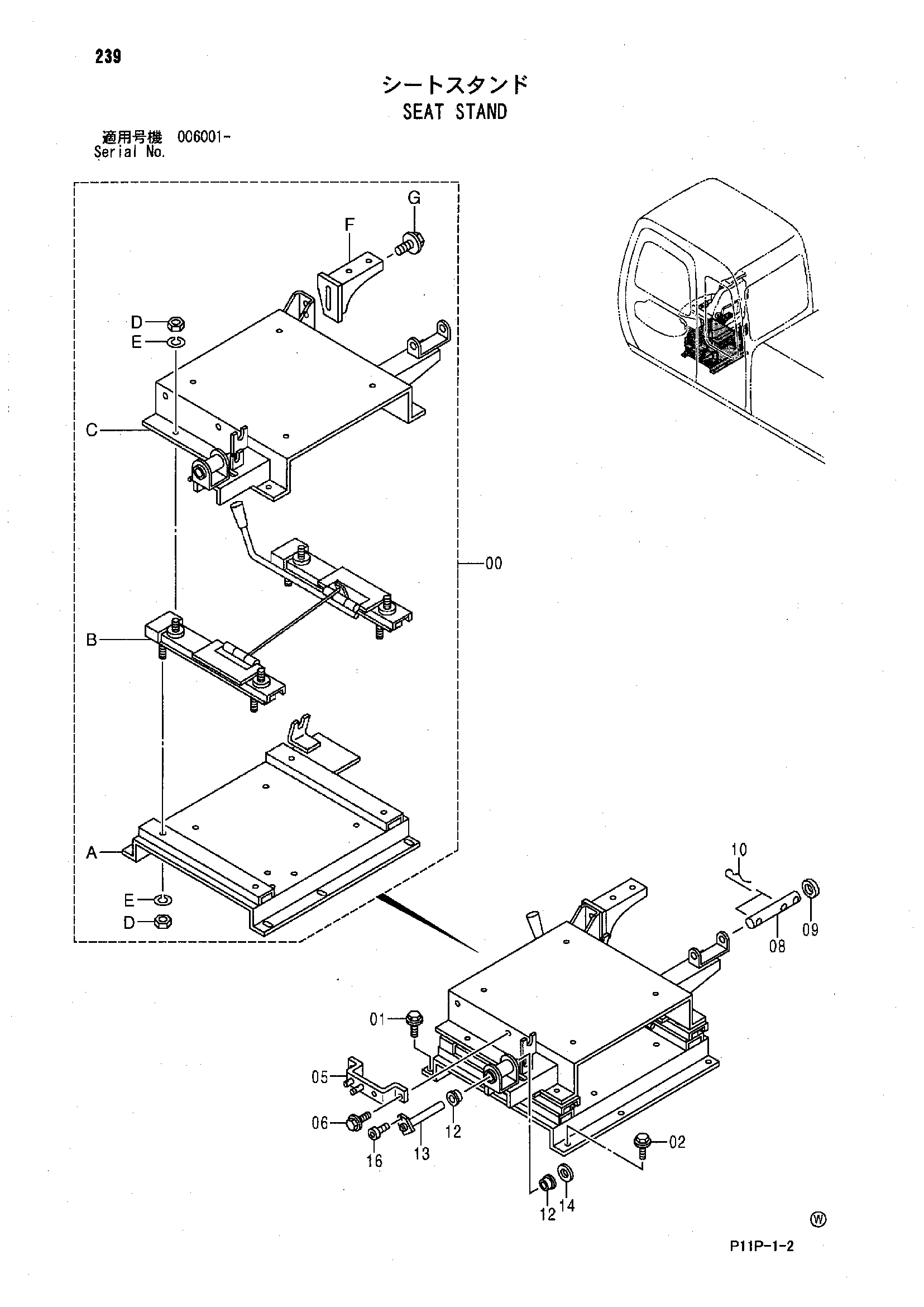

Заводская схема «Сиденье стойка» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185398 | Водило | 1 |
| 00A | 8078207 | Стойка | 1 |
| 00B | 4345311 | Ползун | 1 |
| 00C | 6017792 | Водило | 1 |
| 00D | J952010 | Гайка | 8 |
| 00E | A590910 | Пружинная шайба | 8 |
| 00F | 8061563 | Кронштейн | 1 |
| 00G | J271025 | Болт с шайбой | 2 |
| 00GA | J901025 | Болт | 1 |
| 00GB | J222010 | Шайба | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 8074416 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4341890 | Палец | 1 |
| 09 | 4018545 | Шайба | 1 |
| 10 | 4372109 | Стопорный палец | 3 |
| 12 | 4341810 | Втулка | 2 |
| 13 | 9751928 | Палец | 1 |
| 14 | A590116 | Плоская шайба | 2 |
| 16 | J780610 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
