Водило — HITACHI ZX125W

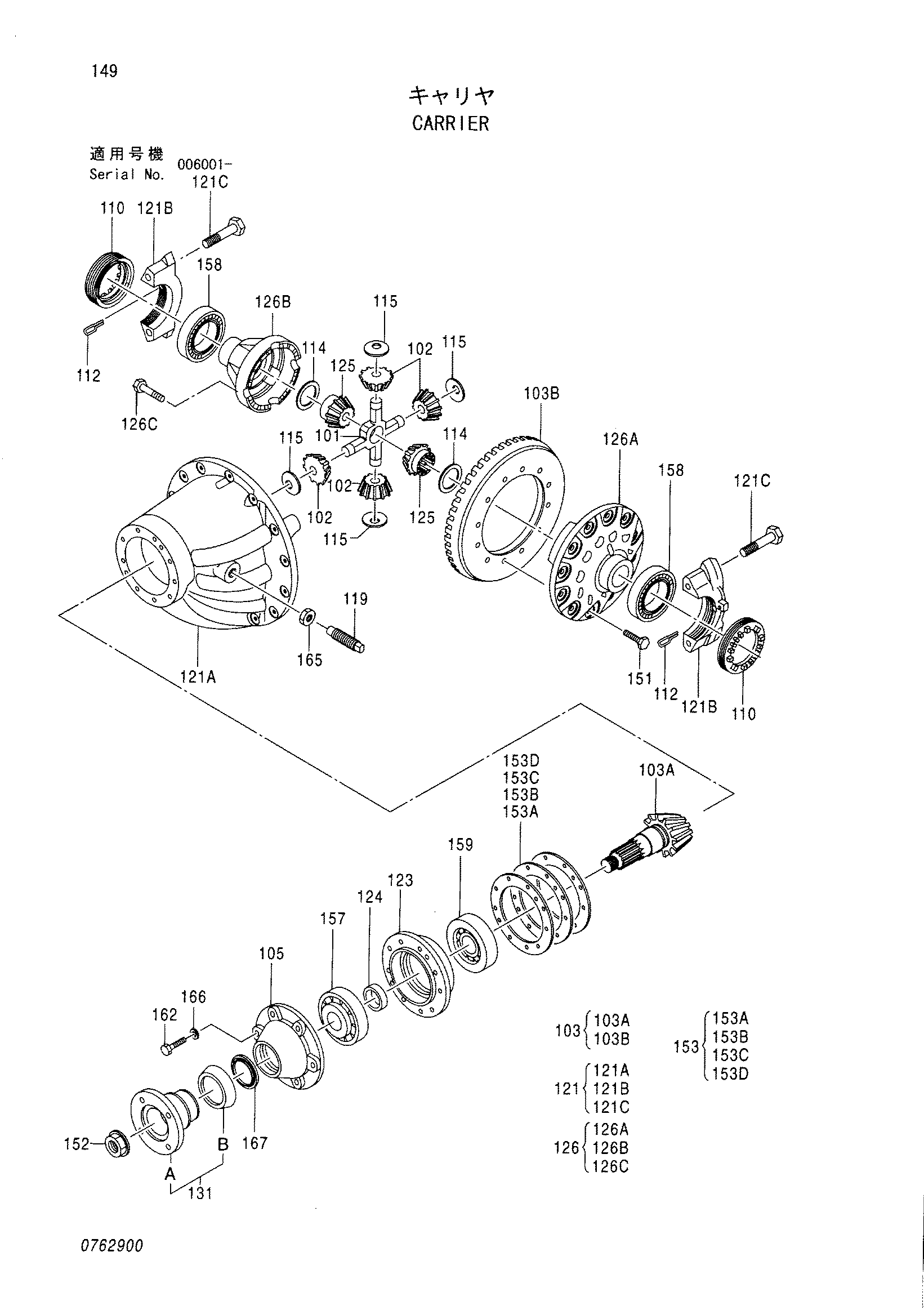

Заводская схема «Водило» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4440860 | Водило | 1 | |
| 101 | 0428401 | Спидер | 1 |
| 102 | 0428402 | Ведущая шестерня | 4 |
| 103 | 0428403 | Шестерня | 1 |
| 105 | 0428406 | Крышка | 1 |
| 110 | 0428407 | Гайка | 2 |
| 112 | 0153401 | Стопорный палец | 2 |
| 114 | 0428408 | Упорная шайба | 2 |
| 115 | 0428409 | Шайба | 4 |
| 119 | 0428410 | Болт | 1 |
| 121 | 0428411 | Водило | 1 |
| 121C | 0762901 | Болт | 4 |
| 123 | 0428415 | Указатель | 1 |
| 124 | 0428416 | Деталь дистант | 1 |
| 125 | 0428417 | Шестерня | 2 |
| 126 | 0428418 | Корпус | 1 |
| 131 | 0428422 | Вилка | 1 |
| 151 | 0428424 | Болт | 12 |
| 152 | 0153412 | Гайка | 1 |
| 153 | 0428425 | Регулировочная шайба | 1 |
| 153A | 0428426 | Регулировочная шайба 0.10 | 1 |
| 153B | 0428427 | Регулировочная шайба 0.15 | 1 |
| 153C | 0428428 | Регулировочная шайба 0.20 | 1 |
| 153D | 0428429 | Регулировочная шайба 0.50 | 1 |
| 157 | 0428430 | Подшипник. спх.рол. | 1 |
| 158 | 0428431 | Подшипник. спх.рол. | 2 |
| 159 | 0428432 | Подшипник. спх.рол. | 1 |
| 162 | 0762902 | Болт | 6 |
| 165 | 0428434 | Гайка | 1 |
| 166 | 0328832 | Пружинная шайба | 6 |
| 167 | 0428436 | Масляное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
