Электрооборудование (B) — HITACHI ZX125W

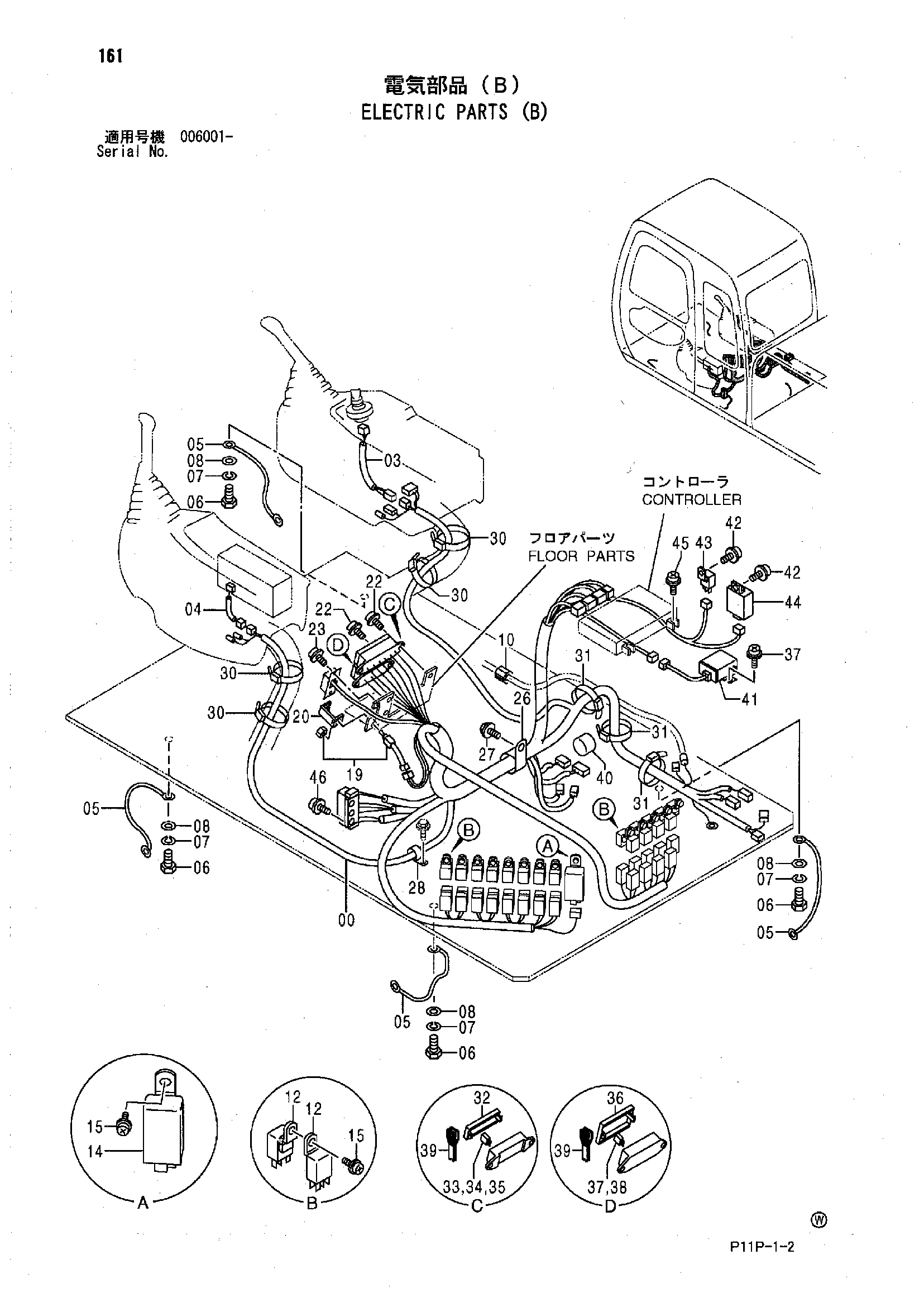

Заводская схема «Электрооборудование (B)» для HITACHI ZX125W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005031 | Жгут проводов | 1 |
| 03 | 4277927 | Жгут проводов | 1 |
| 04 | 2037304 | Жгут проводов | 1 |
| 05 | 4281293 | Жгут проводов | 4 |
| 06 | J901016 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 10 | 4377988 | Фильтр | 1 |
| 12 | 4414207 | Реле | 25 |
| 14 | 4413974 | Фласхер | 1 |
| 15 | J460614 | Винт с шайбой | 14 |
| 19 | 4359384 | Выключатель | 1 |
| 20 | 4366627 | Кронштейн | 1 |
| 22 | J450620 | Винт с шайбой | 4 |
| 23 | J460310 | Винт с шайбой | 2 |
| 26 | 4190265 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4190275 | Зажим | 1 |
| 30 | 4121859 | Ленточный зажим | 4 |
| 31 | 4055312 | Ленточный зажим | 3 |
| 32 | 4430605 | Крышка | 1 |
| 33 | 4428910 | Предохранитель | 11 |
| 34 | 4428911 | Предохранитель | 7 |
| 35 | 4436736 | Предохранитель | 2 |
| 36 | 4430606 | Крышка | 1 |
| 37 | 4428911 | Предохранитель | 9 |
| 38 | 4438015 | Предохранитель | 1 |
| 39 | 4436737 | Пуллер | 2 |
| 40 | 4344546 | Пробка | 1 |
| 41 | 4452160 | Контроллер | 1 |
| 42 | J460614 | Винт с шайбой | 4 |
| 43 | 4414207 | Реле | 1 |
| 44 | 4428213 | Блок | 1 |
| 45 | J460635 | Винт с шайбой | 4 |
| 46 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX125W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
